Estaciones de Carga EV Teltonika
Dispositivos Compatibles
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 |
|---|---|---|---|
| TeltoCharge | 7.4kW/11kW/22kW | ✅ | ✅ |
Conexión
La comunicación entre el Sofar EMS y el TeltoCharge opera a través de un bus serie RS-485 o Modbus TCP.
Se recomienda utilizar cables apantallados con pares trenzados para un rendimiento óptimo. Para distancias cortas, se puede usar un par trenzado de un cable de red (mínimo CAT5e).
Se aplican las siguientes pautas:
- Distancia Máxima: La longitud total del cable, incluyendo el cable principal y las ramas, está limitada a 100 metros.
- Conectar Múltiples Inversores: El cable debe estar en cadena de medidor a medidor o ramificarse del cable principal (las ramas no deben exceder 1 metro).
- Largas Distancias: Se recomienda instalar una resistencia de terminación de 120Ω al final del cable principal y activar la resistencia de terminación en el Sofar EMS.
Ejemplo de configuración de cable:

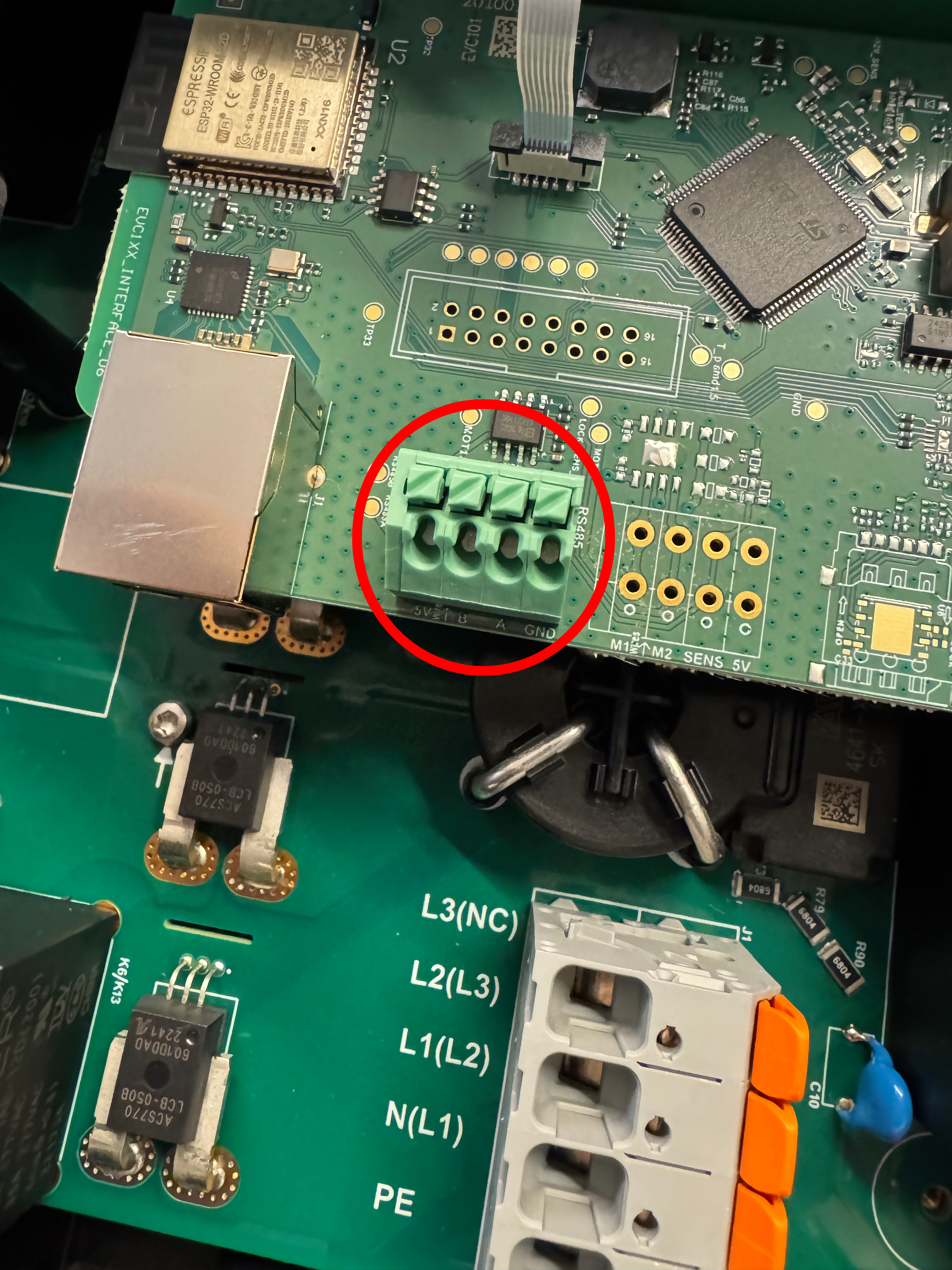

| Cable | Estación de Carga | Sofar EMS | RS485 USB |
|---|---|---|---|
| Cable Modbus | Terminal RS485 A | Terminal RS485 A | Terminal RS485 A |
| Cable Modbus | Terminal RS485 B | Terminal RS485 B | Terminal RS485 B |
| Pantalla | Terminal RS485 GND | Terminal RS485 GND | Terminal RS485 GND |
Configuraciones
El TeltoCharge necesita tener modbus habilitado:
- Abre la aplicación Teltonika
- Navega a "Configuración" -> "Menú de Instalador"
- Habilita "Balanceo de Carga Dinámica"
- Después de hacer esto, "Gestión de Carga Dinámica" se volverá visible
- Desplázate hacia abajo y habilita "Gestión de Carga Dinámica"
- Haz clic en "Guardar"
- El TeltoCharge se reiniciará y modbus será habilitado
nota
Si tienes múltiples estaciones de carga, es importante establecer las direcciones modbus, cada estación de carga debe tener una dirección diferente.
