ABB-växelriktare
Stödda enheter
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|---|

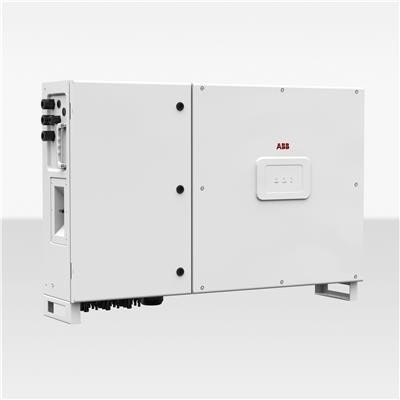

| PVS-serien | PVS-50, PVS-60 | ✅ | ✅ | ✅ |
| Alla ABB-växelriktare som stöder Aurora PowerOne-protokollet | / | ❌ | ||
| Alla ABB-växelriktare som stöder Modbus Sunspec-protokollet | ✅ |
Ledningsdragning
Ethernet
För korrekt ethernetledningsdragning: Följ riktlinjerna för ethernetledningsdragning.
RS485

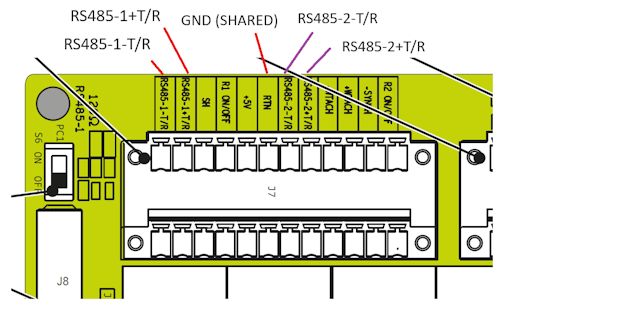

RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | Sofar EMS model OM1 | Sofar EMS model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| +T/R | RS485 A | RS485_POS | RS485 A | TX+ |
| -T/R | RS485 B | RS485_NEG | RS485 B | TX- |
| RTN | RS GND | GND | Not available | G |
Konfiguration

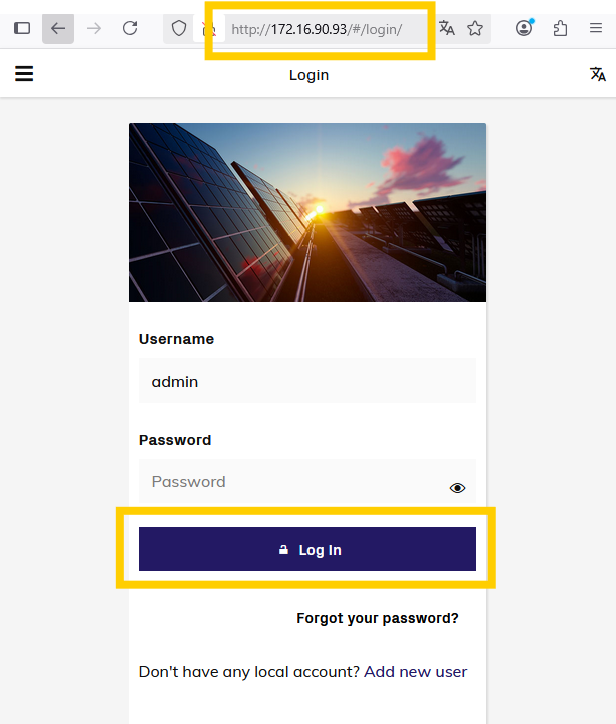

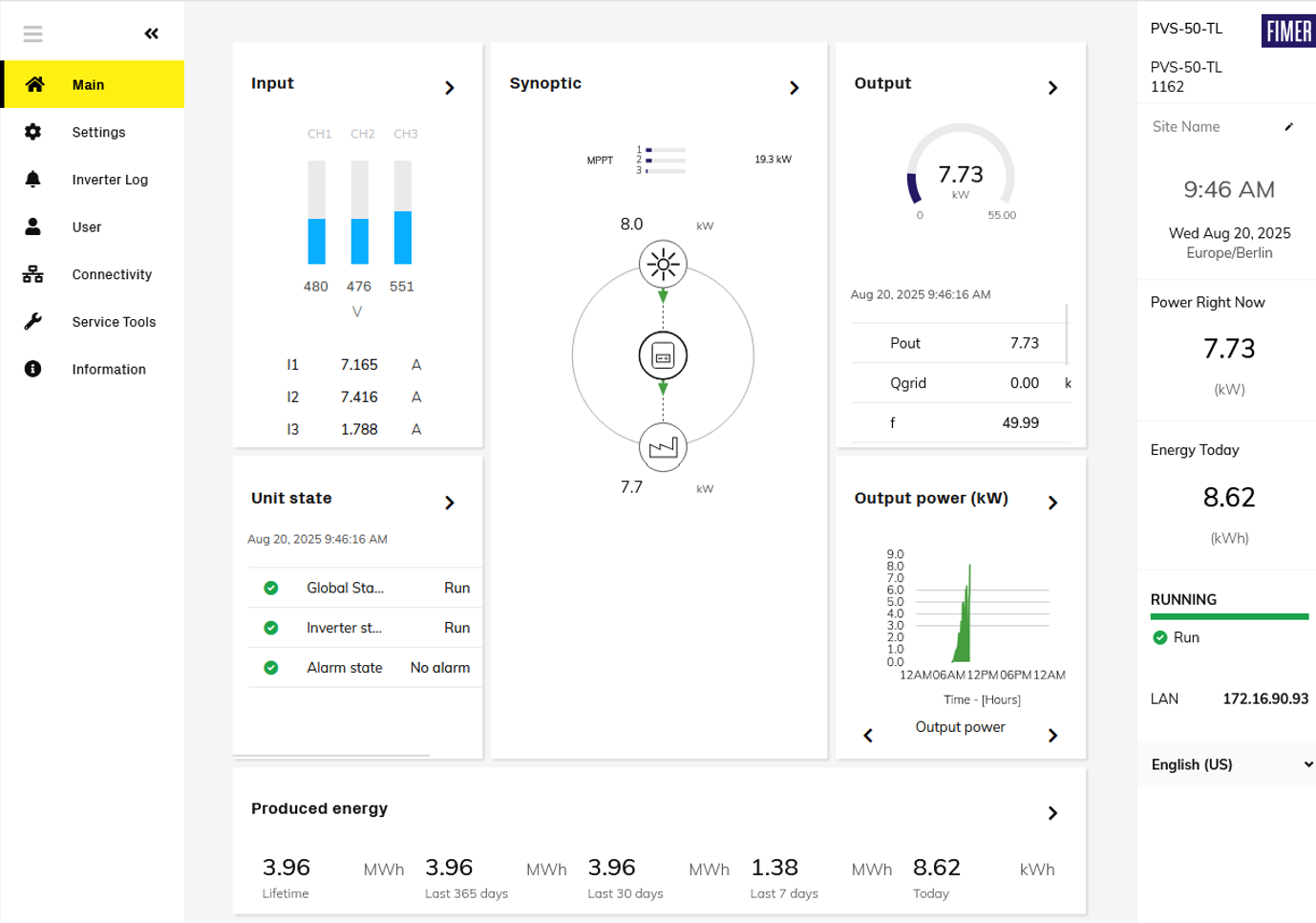

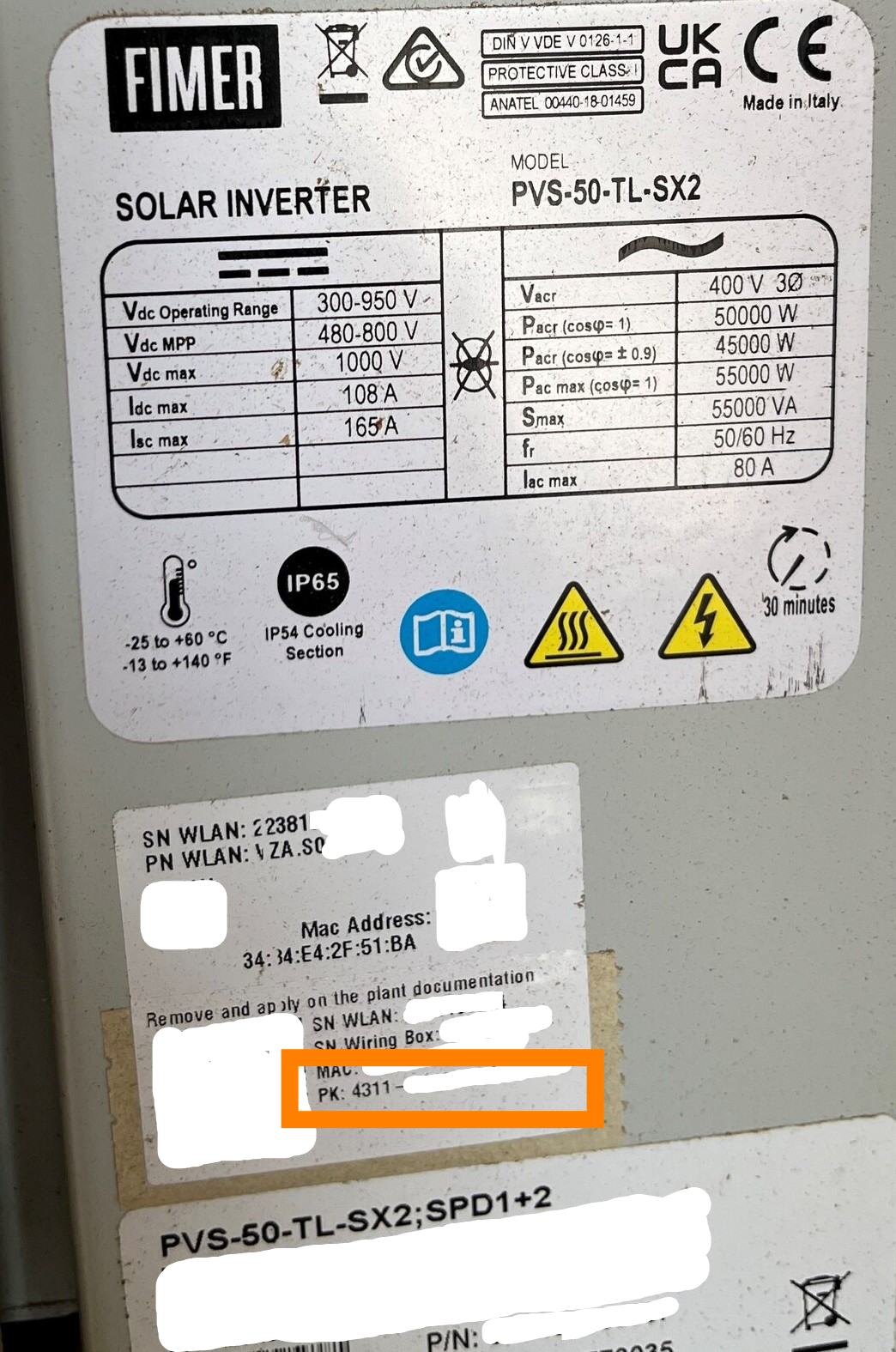

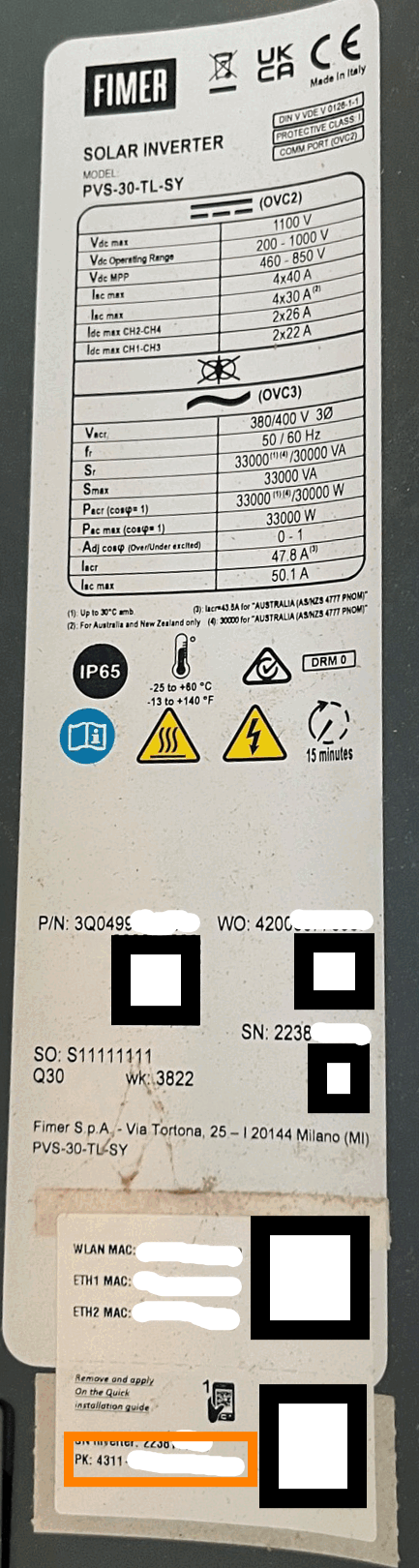

Kommunikation med växelriktaren kan ske via Ethernet eller RS485. Ställ in växelriktaren enligt beskrivningen i produktmanualen.

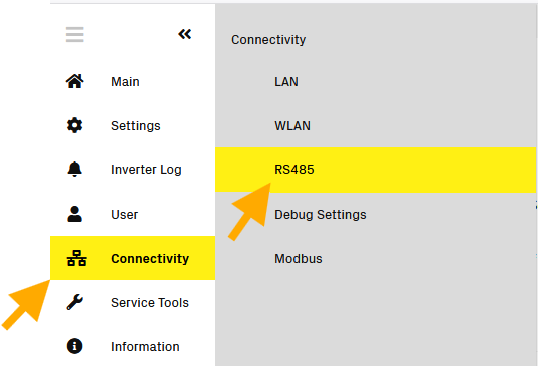

Om du väljer att arbeta via RS485, notera följande:
- De protokoll som stöds av Sofar EMS via RS485 är "Modbus Sunspec" och "Aurora." I Sofar EMS kallas dessa "Modbus RTU Sunspec-protokoll" och "ABB Aurora Power One-protokoll" respektive.

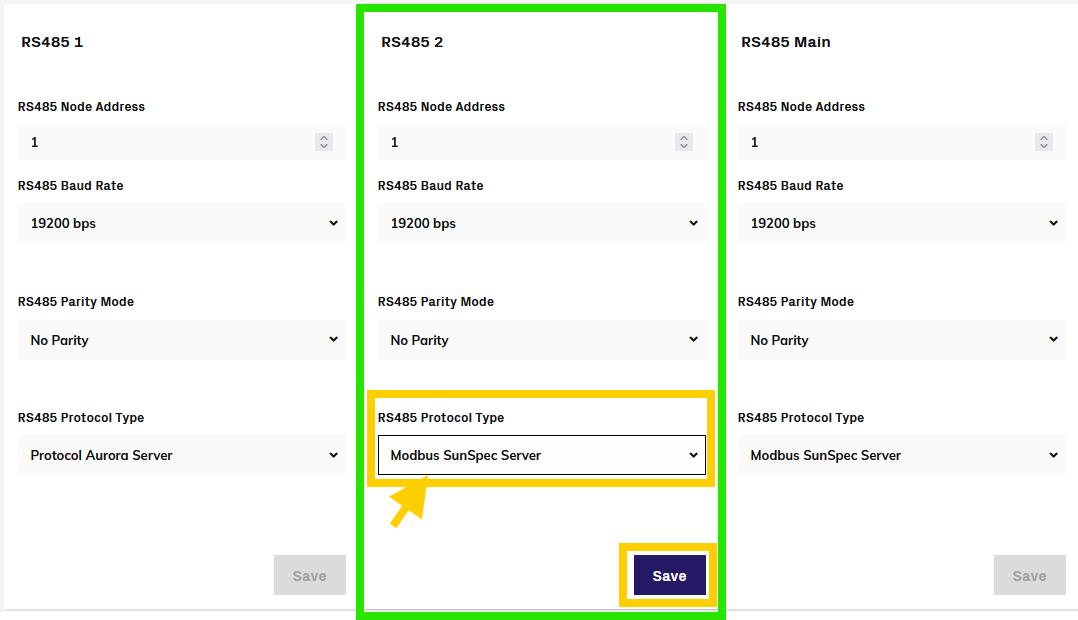

- "Modbus Sunspec" stöds endast på växelriktarkoppling RS485-2.
- Som standard söker den först efter enheter med en baud-hastighet på 9600 och ingen paritet. Det rekommenderas att växelriktarna ställs in på denna baud-hastighet och paritet.
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the Sofar EMS will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The Sofar EMS will scan on those first.

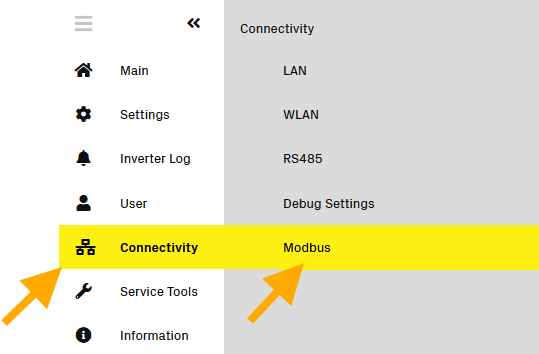

Om du väljer att arbeta via Ethernet, notera följande:
- Växelriktaren fungerar som slav/server, Sofar EMS som master/klient.

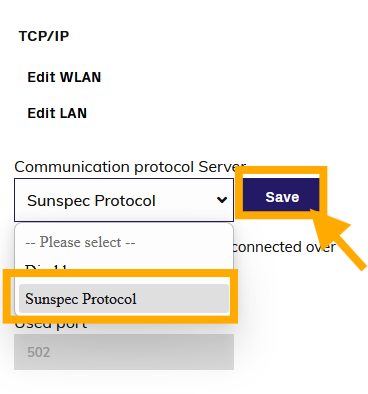

- Över Ethernet stöds endast "Modbus Sunspec" protokollet. Du måste konfigurera Sofar EMS för att använda detta protokoll.
- Växelriktaren och Sofar EMS måste vara anslutna till samma LAN-nätverk.
