Verkabelungs- und Anschlussrichtlinien

Hinweis
Hinweis

Die Isolationsklasse der Kabel muss für die vorgesehene Signals-Spannung geeignet sein. Stellen Sie sicher, dass die verwendeten Kabel den entsprechenden Sicherheits- und Betriebsstandards für die spezifischen Spannungspegel im System entsprechen.

Ethernet

Es gelten folgende Richtlinien:

  • Kabeltyp: Für eine optimale Leistung müssen CAT5e oder höherwertige Kabel verwendet werden. In gewerblichen und industriellen Umgebungen wird empfohlen, geschirmte Kabel zu verwenden.
  • Netzwerkverbindung: Prüfen Sie an Ihrem Computer, ob Sie über das Ethernetkabel eine Internetverbindung haben, bevor Sie es an das Sofar EMS oder Gerät anschließen.
  • Maximale Entfernung: Die maximale Kabellänge beträgt 100 Meter. Für längere Distanzen benötigen Sie einen Signalverstärker oder Switch.
  • Subnetz: Das Sofar EMS und die Geräte müssen sich im selben Subnetz befinden, um kommunizieren zu können (z.B. kann ein Sofar EMS im Subnetz 192.168.1.x in der Regel nicht mit einem Gerät im Subnetz 192.168.200.x kommunizieren).
  • Outbound-Ports: Siehe Netzwerkkonfiguration für Firewall-Einstellungen.
Hinweis
Hinweis

Powerline-Adapter

Für Wohnbereiche ohne vorhandene Ethernet-Verkabelung können Powerline-Adapter in Betracht gezogen werden. Beachten Sie bitte, dass bei den meisten Powerline-Adaptern nur Steckdosen verwendet werden können, die sich auf derselben Phase befinden.

Andere Schnittstellen

Tipp
Tipp

Zusätzliche Ein-/Ausgänge

Alle Sofar Modelle sind erweiterbar mit zusätzlichen Ein-/Ausgängen über das Zubehör. Details siehe Zubehör.

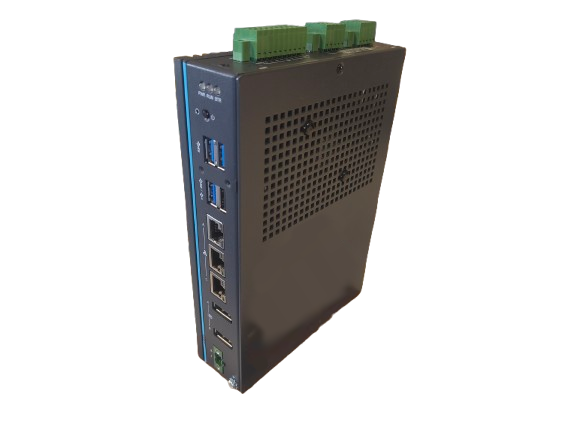

Sofar Pro (Modell OM1)

Model OM1

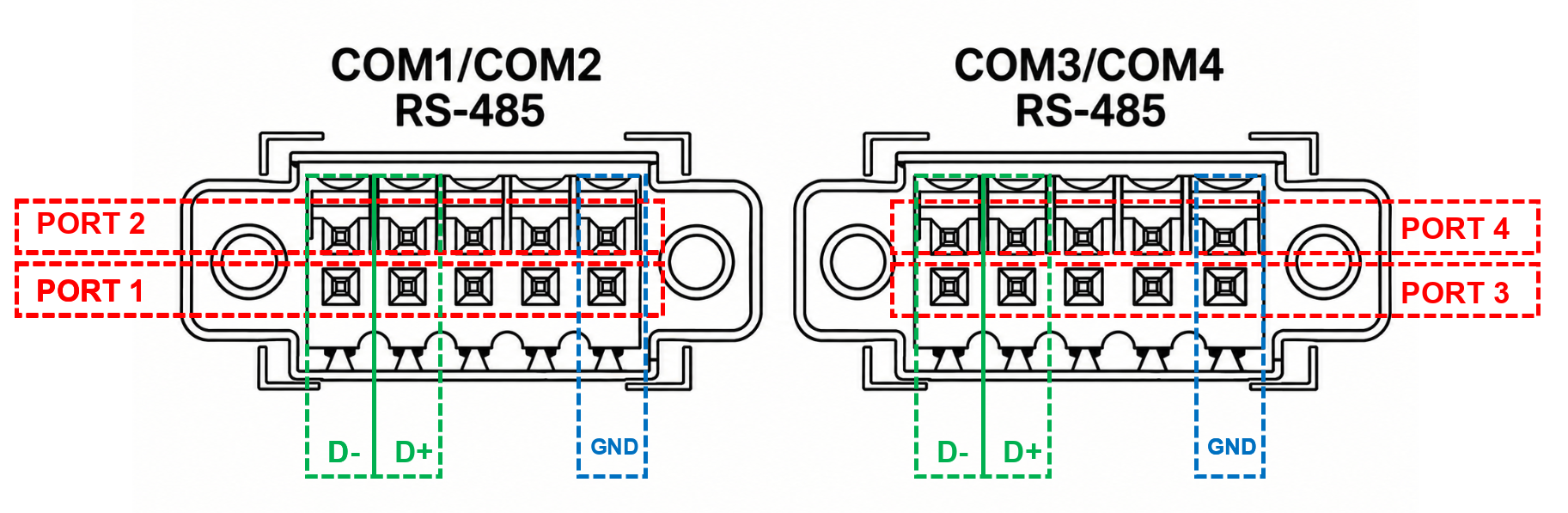

Electrical schematic model OM1

Der zulässige Leitungsquerschnitt für die Steckverbinder ist wie folgt:

TypQuerschnitt (AWG)Querschnitt (mm²)
Massivleiter26-16 AWG0,129-1,31
Litzenleiter (flexibel)26-16 AWG0,129-1,31

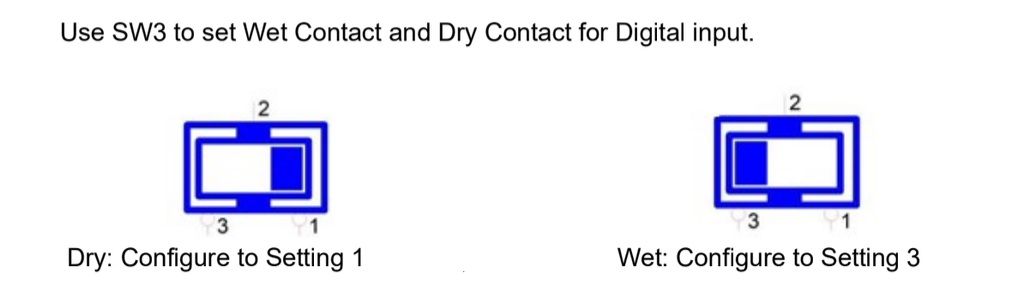

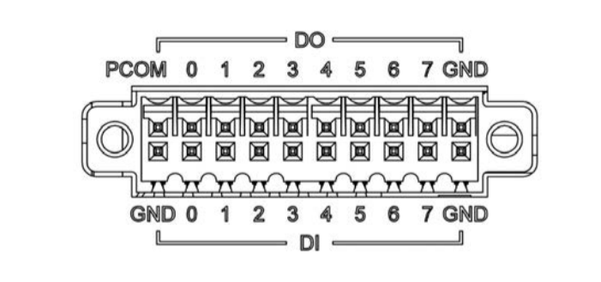

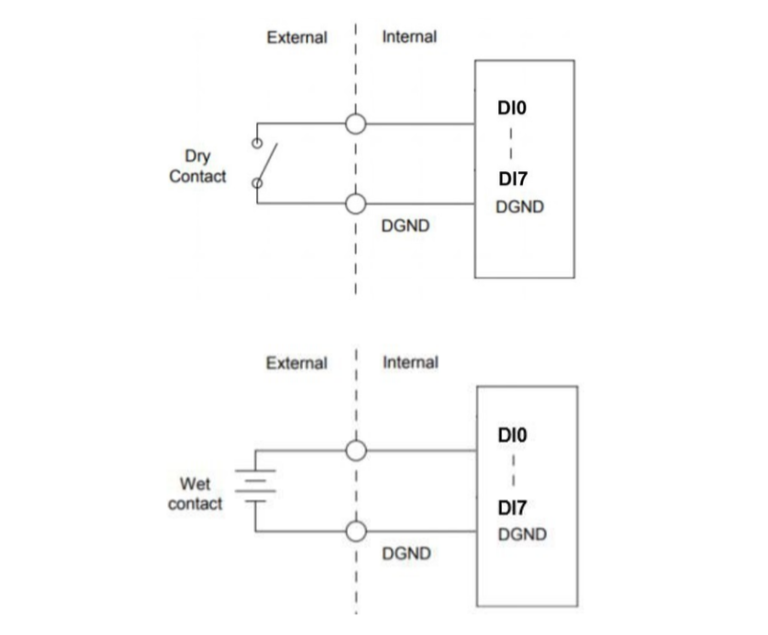

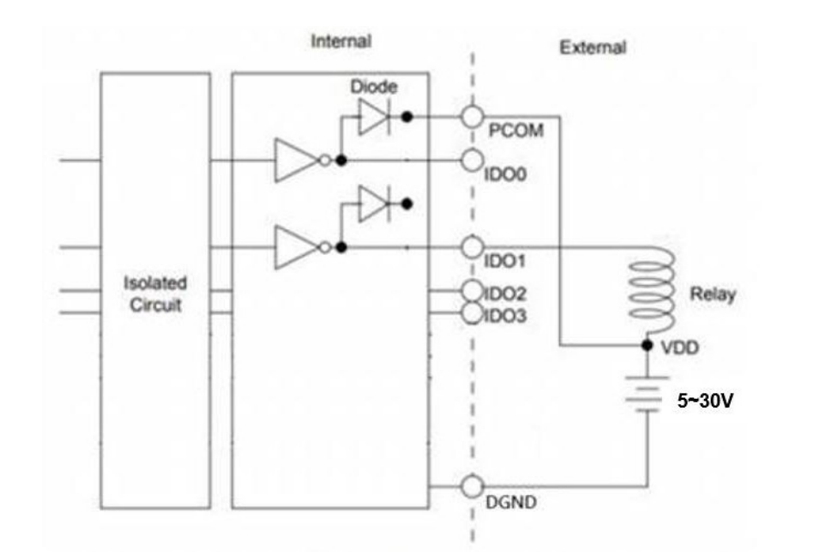

Digitale Eingänge & Relais-Ausgänge

Warnung
Warnung

Sie MÜSSEN die Spannungs- und Stromwerte aus den beachten. Der Betrieb des Geräts außerhalb der angegebenen Werte ist gefährlich und kann zu Schäden und Verletzungen führen.

SchnittstelleSpannung (V)Strom (A)
RelaisMax. 30Vac / 50Vdc1,0 A
Digitaler Eingang5-50VdcN/A
Tipp
Tipp

Wenn Sie höhere Spannungen oder Ströme schalten müssen, als das Relais verträgt, verwenden Sie das Relais des Sofar EMS zum Schalten eines anderen Relais mit der benötigten Spannung oder Stromstärke.


Es gelten folgende Richtlinien:

  • Kabeltyp: Für optimale Leistung wird die Verwendung von geschirmten Kabeln mit verdrillten Adernpaaren empfohlen.

Verkabelung von S0 Impulszählern

Last updated March 11, 2026Edit this page

Steuerungsreaktionszeit

Previous Page

Zertifikate

Next Page

On this page

Verkabelungs- und AnschlussrichtlinienEthernetPowerline-AdapterAndere SchnittstellenZusätzliche Ein-/AusgängeSofar Pro (Modell OM1)Digitale Eingänge & Relais-AusgängeVerkabelung von S0 ImpulszählernRS485VerkabelungSignalbelegungBei vielen GerätenAbschluss- und Bias-WiderständeAdressenSofar Home (Modell EDS)RS485VerkabelungSignalbelegungAbschlusswiderständeAdressen

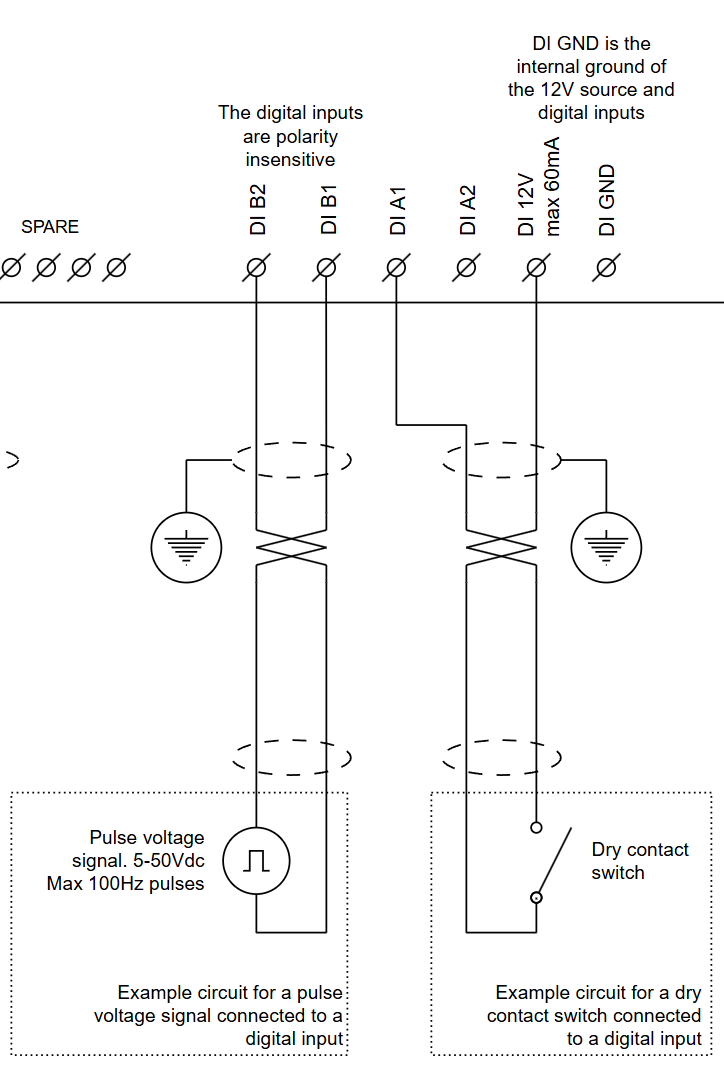

Passive S0 Meter Wiring Diagram
