Chint Energiezähler

Unterstützte Geräte

Device Type	Variants	Modbus TCP (Ethernet)	RS485
DDSU666	230V-5/80A 230V-100A/40mA	✅	✅
DTSU666	3x230V/400V-5/80A 3x230V/400V-1.5(6)A 3x230V/400V-100A/40mA
DTSU666HW	3x230V/400V-5/80A 3x230V/400V-1.5(6)A 3x230V/400V-100A/40mA
DTSU666-20		❌

Verbindung

Die Kommunikation zwischen der Sofar und dem Energiezähler erfolgt über einen RS-485-Serienbus oder Modbus TCP.

Es wird empfohlen, abgeschirmte Kabel mit verdrillten Paaren für optimale Leistung zu verwenden. Für kurze Strecken kann ein verdrilltes Paar aus einem Netzwerkkabel (mindestens CAT5e) verwendet werden.

Chargee

Cloud-Messdaten

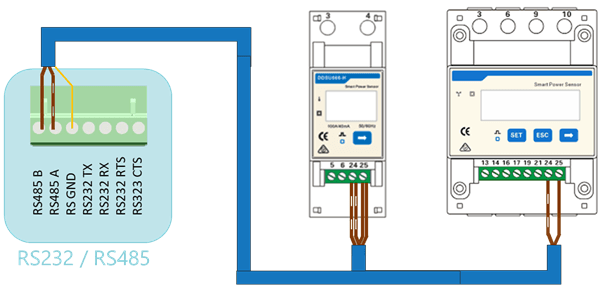

For correct RS485 wiring: Follow the guidelines for RS485 wiring.
If the wiring shown in the table below is incorrect, please let us know.
There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.

Device	Sofar EMS model OM1	Sofar EMS model IG8	RS485-USB converter	RS485-Ethernet converter
Terminal 24	RS485 A	RS485_POS	RS485 A	TX+
Terminal 25	RS485 B	RS485_NEG	RS485 B	TX-
N/A	RS GND	GND	Not available	G
