Inversores Marstek
Dispositivos Suportados
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|---|
| Venus-C | 2.5kWh | ❌ | ✅ | ❌ |
| Venus-E | 5.1kWh |
Nota
Compatibilidade do Dispositivo Esta integração foi testada com o dispositivo Venus C. No entanto, outros dispositivos que usam o mesmo protocolo de comunicação, como o Venus E, também podem ser compatíveis. Se você possui um dispositivo assim, provavelmente funcionará, mas estamos aguardando confirmação oficial do fabricante.
Para a configuração do dispositivo, por favor siga o guia abaixo:
Cabeamento
O Sofar EMS e os inversores Marstek comunicam via RS485. A partir da versão V3 do Marstek, existe suporte nativo a Modbus TCP que pode ser usado para conexão direta via cabo LAN.
RS485

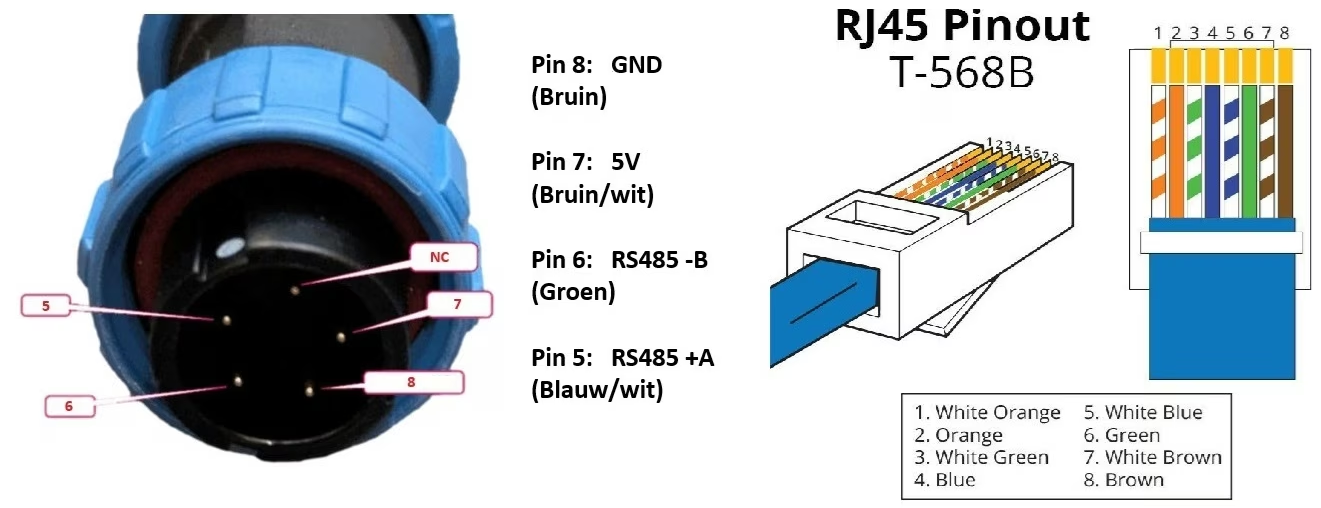

A porta RS485 pode ser encontrada no diagrama a seguir e o cabeamento depende da versão do dispositivo.
Os cabos A e B são diferentes para as versões V2 e V3. Abaixo você pode ver a conexão para V2.
Para a V3, os cabos 1 e 2 representam B e A respectivamente, enquanto os cabos 4-5 conectam-se ao VCC e 7-8 ao GND. Uma vez conectado, o cabo ficará assim:
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | Sofar EMS model OM1 | Sofar EMS model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| A | RS485 A | RS485_POS | RS485 A | TX+ |
| B | RS485 B | RS485_NEG | RS485 B | TX- |
| GND | RS GND | GND | Not available | G |
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the Sofar EMS will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The Sofar EMS will scan on those first.
