Configurando o RESA (Controle Externo)
O manual descreve os passos para configurar o Controle Externo RESA no Sofar EMS.
Ao configurar esta integração, é concedida permissão ao RESA para controlar os dispositivos necessários.
Dispositivos Suportados
| Device Type | Suportado |
|---|---|
| Inversores Solares | ✅ |
| Dispositivos de Armazenamento | |
| Carregadores de VE | ❌ |
Cuidado
O RESA RTU requer uma porta serial RS485 para funcionar. Por favor, verifique se o seu Sofar EMS possui uma porta RS485 disponível antes de configurar esta integração. Caso contrário, você pode usar um ou um para conectar o RESA RTU ao Sofar EMS.
Cuidado
Como o RESA RTU utiliza uma conexão serial RS485, a porta RS485 usada no Sofar EMS não pode ser utilizada para outros dispositivos e conexões. Por favor, verifique se o seu Sofar EMS possui uma porta RS485 disponível antes de configurar esta integração.
Pré-requisitos
1. Adicione as baterias e inversores
e certifique-se de que os ao Sofar EMS.
2. Verifique os limites de potência da rede
Nas configurações, os limites de potência da rede devem estar definidos corretamente. Clique em Configurações e verifique a configuração destacada na imagem. Se necessário, ajuste as configurações.
3. Adicione o Sinal Externo 'RESA'

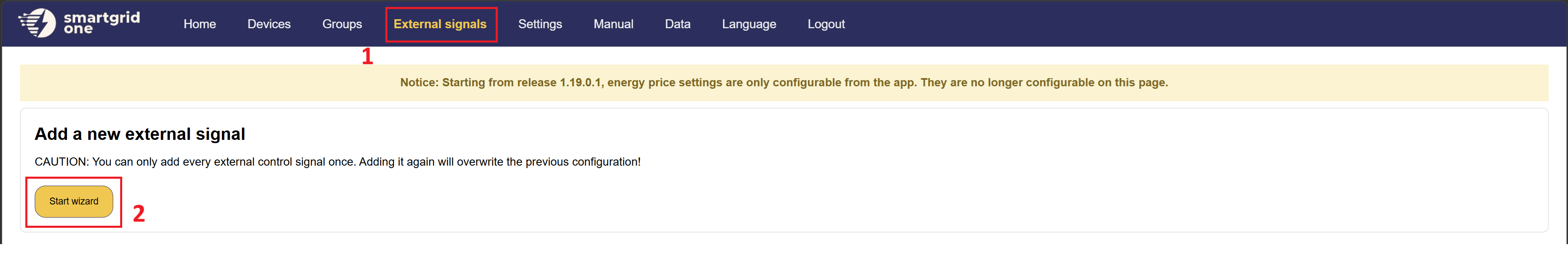

1. Clique em 'Sinais Externos' no menu superior e clique no botão 'Iniciar Assistente'.

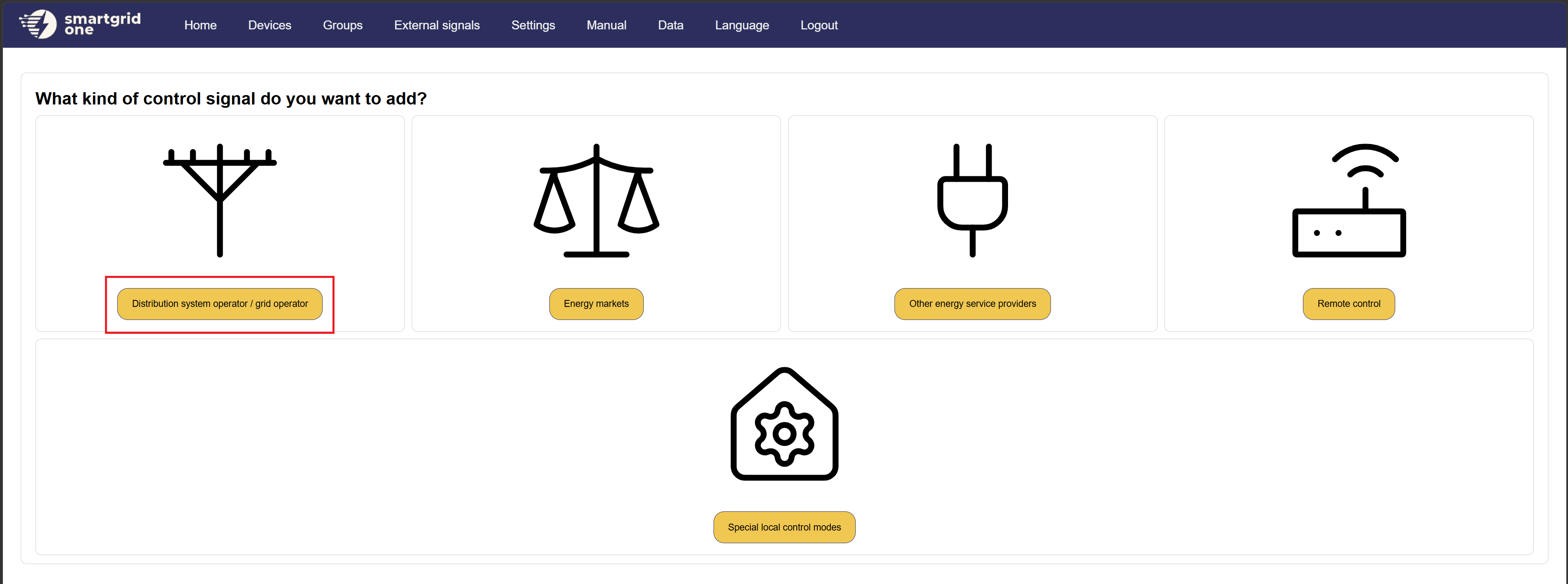

2. Clique no botão 'Operador do Sistema de Distribuição'.
3. Clique no botão 'RESA'.
4. Selecione 'RESA RTU Telecontrole' e clique em 'Próximo'.
5. Preencha as informações necessárias.
- Interface RS485: Selecione a porta serial RS485 à qual o RESA RTU está conectado. Se estiver usando um Conversor RS485-Ethernet ou Conversor RS485-USB, selecione a porta Ethernet ou USB correspondente.
- Tipo de Energia M1: Selecione o Tipo de Energia M1 que corresponde aos dispositivos que você deseja controlar com o RESA. Deve ser definido como 'Bateria' se desejar controlar o armazenamento ou 'Solar' se desejar controlar os inversores solares.
- Tipo de Potência M2: Selecione o Tipo de Potência M2 que corresponde aos dispositivos que você deseja controlar com o RESA. Deve ser definido como 'Bateria' se desejar controlar o armazenamento ou 'Solar' se desejar controlar os inversores solares. Também pode ser definido como 'N/A' se você tiver apenas um tipo de dispositivo.
- Potência permanente contratual: Preencha a potência permanente contratual (em kW) que foi acordada com o operador da rede. Isso é usado pelo nosso EMS para determinar a potência máxima que pode ser injetada na rede caso percamos a conexão com o RESA.
