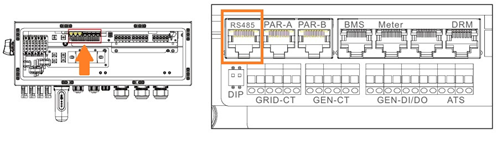

Diese Seite beschreibt die Kommunikation mit einem Autarco LqH-Serie Hybridwechselrichter über Modbus-RTU (rs485). Standardmäßig ist der Wechselrichter auf Adresse 1 eingestellt. Die RS485-Kommunikation erfolgt über eine RJ45-Schnittstelle, die sich am Boden des Wechselrichters hinter einer Schutzplatte befindet. Die genaue Position ist im orangen Kästchen im Bild unten markiert:
Die Pin-Definition des RS485-Ports ist folgende (EIA/TIA 568B):
- RS485A auf Pin 5: blau/weiß
- RS485B auf Pin 4: blau
Warnung
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the Sofar EMS will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The Sofar EMS will scan on those first.
Nach einer erfolgreichen RS485-Verbindung und Kommunikation mit der Sofar EMS über das Modbus-RTU-Protokoll wird der Autarco-Wechselrichter nun ein neues blaues Symbol auf seinem Statusanzeigepanel anzeigen:
