In der Beta-Phase und auf Anfrage verfügbar. Die Ergänzungen in dieser Übersicht erfordern die entsprechende Integration oder Controller-Aktualisierung und sind nicht als Bestandteil der standardmäßigen Kundenfreigabe bestätigt. Fordern Sie sie über Ihre bestehende Eniris-Support-Konversation an. Der Status gilt für diese Ergänzungen, nicht für jede bereits vorhandene Funktion der Geräte, die an anderer Stelle auf dieser Seite aufgeführt sind.
| Modell / System | Beta-Erweiterung | Validierung und Bedingungen |
|---|---|---|
| SolaX G4 / parallele Hybridsysteme | Master-/Slave-Erkennung und Aktualisierungen der Betriebszustände | Passende Controller-Aktualisierung auswählen |
| Modell / System | Beta-Erweiterung | Validierung und Bedingungen |
|---|---|---|
| Benutzerdefinierte SolaX X3-AELIO- / EMS1000-Variante | Änderungen der Batterieanforderung auf 5 kW pro Befehl begrenzen | Keine garantierte Rampe pro Sekunde; tatsächliches System in Betrieb nehmen |
| SolaX EMS1000, separate Implementierung | Kandidat für eine C&I-Steuerungsimplementierung | Technische Bewertung, physische Validierung und Migration erforderlich |
| Modell / System | Beta-Erweiterung | Validierung und Bedingungen |
|---|---|---|
| SolaX X3-MGA-60K-G2 | Nur-Lese-Überwachung | Physische Validierung ausstehend |
| SolaX MIC-G2 / PRO-G2 | Kandidaten für die Modbus-TCP-Überwachung | Technische Bewertung und Inbetriebnahme des exakten Modells erforderlich |
| SolaX M340 | Separater Kandidat für die Modbus-TCP-Überwachung | Technische Bewertung und physische Messungen erforderlich |
Siehe Integrationsdetails für Verbindungsanforderungen und Betriebseinschränkungen.
| Gerätetyp | Modbus TCP (Ethernet) | RS485 | Abregelung | Blindleistungsregelung | Minimale Geräte-Firmwareversion |
|---|---|---|---|---|---|
| Solax X1 Hybrid G4 | ✅ | ✅ | ✅ | — | |
| Solax X3 Hybrid G4 | |||||
| Solax X3 Ultra | ARM 026.01-000.09 | DSP 025.04 | Module 1.007.02 | ||||
| Solax X3 Ultra GLV | |||||
| Solax X1 IES | |||||
| Solax X3 IES | |||||
| Solax ESS-TRENE | ❌ | ||||
| Solax ESS-AELIO | |||||
| EMS 1000 |
Für den Solax X3 Hybrid G4 stellen Sie bitte sicher, dass der Wechselrichter die neueste Firmware-Version installiert hat.
Die RS485-Schnittstelle verwendet nur Pin 4 (blaues Kabel) und Pin 5 (weiß-blau). Die Polung ist wichtig, achten Sie also darauf, dass Pin 4 (blaues Kabel bei typischen Kabeln) mit dem A-Leiter Ihres Adapters verbunden ist und Pin 5 (weiß-blaues Kabel) mit dem B-Leiter Ihres Adapters.
RS485-Kabel können ziemlich lang sein, 25 Meter oder mehr sind möglich. Sie können das blaue Paar eines Standard-Cat5- oder Cat6-Kabels verwenden.
Der Wechselrichter verlässt die Fabrik mit 19200 Baud, 8 Datenbits, keiner Parität und 1 Stopbit. Die Baudrate kann am Wechselrichter geändert werden, und Solax unterstützt außerdem 9600, 14400, 38400, 56000, 57600 und 115200 – überprüfen Sie also die tatsächliche Einstellung Ihres Wechselrichters und stellen Sie sicher, dass der Ethernet-zu-RS485-Adapter auf dieselbe Baudrate eingestellt ist. Die Baudrate können Sie auf dem LCD-Display an der Vorderseite Ihres Wechselrichters im Menü bestätigen.
Die Modbus-Adresse ist standardmäßig 1. Einige Benutzer berichteten, dass ihre Modbus-Adresse 4 war.
Am G4-Wechselrichter ist ein Anschluss mit der Bezeichnung COM vorhanden, in einigen Benutzerhandbüchern wird versehentlich behauptet, dass dies ein Ethernet-Anschluss sei.
SCHLIEßEN SIE DIESEN COM-ANSCHLUSS NICHT AN EINEN ETHERNET-SWITCH AN – Ihr Ethernet-Switch-Port wird beschädigt, wenn Sie dies tun!!!

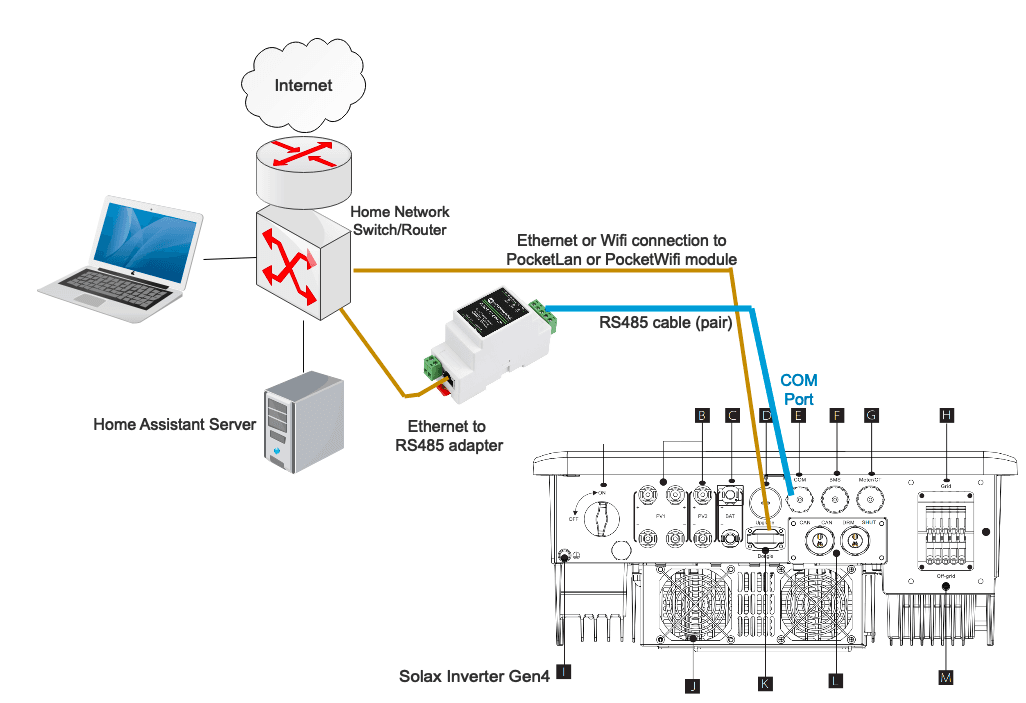

Bei der Konfiguration der SolaX Modbus-Integration geben Sie die Netzwerk-IP-Adresse des Konvertergeräts an, nicht die Adresse des SolaX. Aktivieren Sie nicht das Kontrollkästchen für Serial RS485; die serielle Schnittstelle wird in dieser Konfiguration ignoriert.
Es sollte möglich sein, mehrere Wechselrichter an denselben RS485-Adapter (z. B. Waveshare) anzuschließen. Die Wechselrichter müssen unterschiedliche Modbus-Adressen haben, daher müssen Sie zuerst die Modbus-Adressen der Wechselrichter ändern. Dann konfigurieren Sie für jeden Wechselrichter eine eigene Instanz. Der Konfigurationsdialog ermöglicht es Ihnen, die Modbus-Adresse einzustellen.
Der Einsatz von Abschlusswiderständen ist erforderlich, wenn mehrere Wechselrichter angeschlossen werden. Platzieren Sie einen 120-Ohm-Widerstand zwischen A & B am RS485-Adapter und einen 120-Ohm-Widerstand zwischen A & B am zuletzt angeschlossenen Wechselrichter.
Die Unterstützung von Parallelsystemen weist den Master-/Slave-Betrieb ausdrücklich aus. Die Decodierung der Betriebszustände des G4 deckt die Moduswerte 20 bis 28 ab.
Eine benutzerdefinierte X3-AELIO- / EMS1000-Variante begrenzt die Änderung in einem Batterieleistungsbefehl auf 5 kW pro Befehl; dies stellt keine garantierte Rampe in kW pro Sekunde dar. Eine separate X3-MGA-60K-G2-Implementierung dient ausschließlich der Überwachung und erfordert weiterhin eine physische Validierung.
Eine zuvor implementierte Variante ist auf Anfrage weiterhin zur technischen Bewertung verfügbar. Die vorherige Prüfung wurde abgeschlossen; Eniris muss die geeignete Version vor der Installation prüfen und vorbereiten. Es handelt sich nicht um eine standardmäßige, installationsbereite Version. Für die Überwachung von MIC-G2 / PRO-G2 und M340 gibt es separate Modbus-TCP-Implementierungen. Diese sind von der hybriden Batterieintegration getrennt; die genaue Modellunterstützung und die Messwerte müssen im Rahmen der Inbetriebnahme geprüft werden.
Eine zuvor implementierte Variante ist auf Anfrage weiterhin zur technischen Bewertung verfügbar. Die vorherige Prüfung wurde abgeschlossen; Eniris muss die geeignete Version vor der Installation prüfen und vorbereiten. Es handelt sich nicht um eine standardmäßige, installationsbereite Version. Eine separate EMS1000-Implementierung deckt den C&I-Steuerungspfad ab. Sie ist von den Zuordnungen der kleinen Hybrid- und MIC/PRO-Wechselrichter getrennt. Eine physische Validierung und Migration sind weiterhin erforderlich.
