Pylontech-Batteriesysteme

Verbinden Sie Pylontech Force H3X-Hybridsysteme oder C&I-Schrank- und Containersysteme mit dem Sofar EMS. Wählen Sie unten die passende Systemfamilie aus: Die Verbindungseinstellungen und verfügbaren Funktionen unterscheiden sich.

Unterstützte Systeme

Force H3X-Hybridsysteme

Dreiphasige Hybridwechselrichter für kleinere Anlagen. In der Beta-Phase und auf Anfrage verfügbar. Diese Ergänzungen sind noch nicht in der Standardversion enthalten. Fordern Sie die bestehende Integration über den Eniris-Support an.

Die angegebene Leistung entspricht der Nennleistung des Wechselrichters und stellt keine Garantie für die Lade-/Entladeleistung der Batterie dar. Die installierten Batteriemodule und das BMS können niedrigere Grenzwerte vorgeben. Siehe Verbindung und Regelung von Force H3X für die verfügbaren Funktionen und Einschränkungen.

C&I-Schränke und Containersysteme

Verbindung und Regelung von Force H3X

In der Beta-Phase und auf Anfrage verfügbar. Eine H3X-Integration ist bereits vorhanden. Kontaktieren Sie Eniris über Ihre bestehende Support-Konversation, um die Inbetriebnahme dieser Integration anzufordern; für diese Modelle ist keine neue Integrationsanfrage erforderlich. Die Ergänzungen am benutzerdefinierten Treiber und die Verbesserung der Batterietemperatur sind noch nicht Bestandteil der Standardversion.

Der Validierungsstatus jedes Modells ist in der obigen Tabelle aufgeführt. Diese Integration bestätigt keine Kompatibilität mit Force H4X oder einphasigen Modellen.

Verbindung und Funktionen

• Modbus TCP, Port 502, Wechselrichter-Einheits-ID 2. Diese Systeme verwenden eine andere Verbindung als die oben beschriebenen L-EMS-Schränke.
• Überwachung des Batterieladezustands, der Leistung und des Status mit externen Lade-/Entladeleistungsanforderungen.
• Begrenzung der kombinierten AC-Ausgangsleistung des Wechselrichters. Dies ist keine unabhängige PV-/DC-Regelung und keine feste AC-Bezugsleistungsgrenze.
• Für die Regelung am Standort ist ein externer Netzanschlusszähler erforderlich, es sei denn, der optionale Pylontech-Zähler ist ordnungsgemäß installiert, erfasst den vollständigen Netzanschluss und ist ausdrücklich zugeordnet. Die Zuordnung des optionalen Zählers erfordert weiterhin eine physische Validierung.
• Konfigurieren Sie die tatsächliche Batteriekapazität sowie die zulässige Lade-/Entladeleistung der installierten Module. Der Hersteller begrenzt die Varianten mit 12/15 kW bei zwei Modulen auf 10 kW Batterieleistung; weitere BMS-Grenzwerte können diesen Wert zusätzlich reduzieren.

Einschränkungen der Regelung

Beginnen Sie im Pylontech-Eigenverbrauchsmodus und vermeiden Sie einen konkurrierenden dynamischen Regler. Der Beta-Regler übernimmt die externe Leistungsregelung und kehrt bei seiner Freigabe zum Eigenverbrauch zurück. Ohne einen ordnungsgemäß angeschlossenen Pylontech-Netzanschlusszähler garantiert dieser Fallback keinen lokalen Nulleinspeisebetrieb.

Die AC-Begrenzung erfordert die Einstellung „Fixed active power“ des Wechselrichters. Während des Ladens muss die AC-Grenze ausreichend Spielraum für die angeforderte Ladeleistung lassen. Daher garantiert diese Einstellung während des Ladens keine Nulleinspeisung, insbesondere bei gleichzeitiger PV-Erzeugung. Für die Einhaltung der Netzgrenzen sind weiterhin eine Regelung über den Standortzähler, die Reaktionszeit des Geräts und Inbetriebnahmetests erforderlich.

Für diese Integration wurde kein Kommunikations-Watchdog bestätigt: Die letzte externe Leistungsanforderung kann nach einem Kommunikationsverlust weiterhin aktiv bleiben. Vor dem unbeaufsichtigten Betrieb muss bei der Inbetriebnahme das Fallback-Verhalten der Installation überprüft werden.

Verbesserung der Batterietemperatur

In der Beta-Phase und auf Anfrage verfügbar. Eine separate Verbesserung liest die H3X-Batterietemperatur aus dem BMS mit der Einheits-ID 1 aus. Der Registerwert wurde mit einem laufenden System abgeglichen und die Softwaretests sind erfolgreich; der aktualisierte Controller-Build erfordert weiterhin eine Installation und Validierung im Feld. Dieser Status gilt für die Temperaturverbesserung, nicht für die gesamte bestehende H3X-Überwachung.

C&I-Schränke: Verbindung und Konfiguration

1. Öffnen Sie das Frontpanel des Schranks:

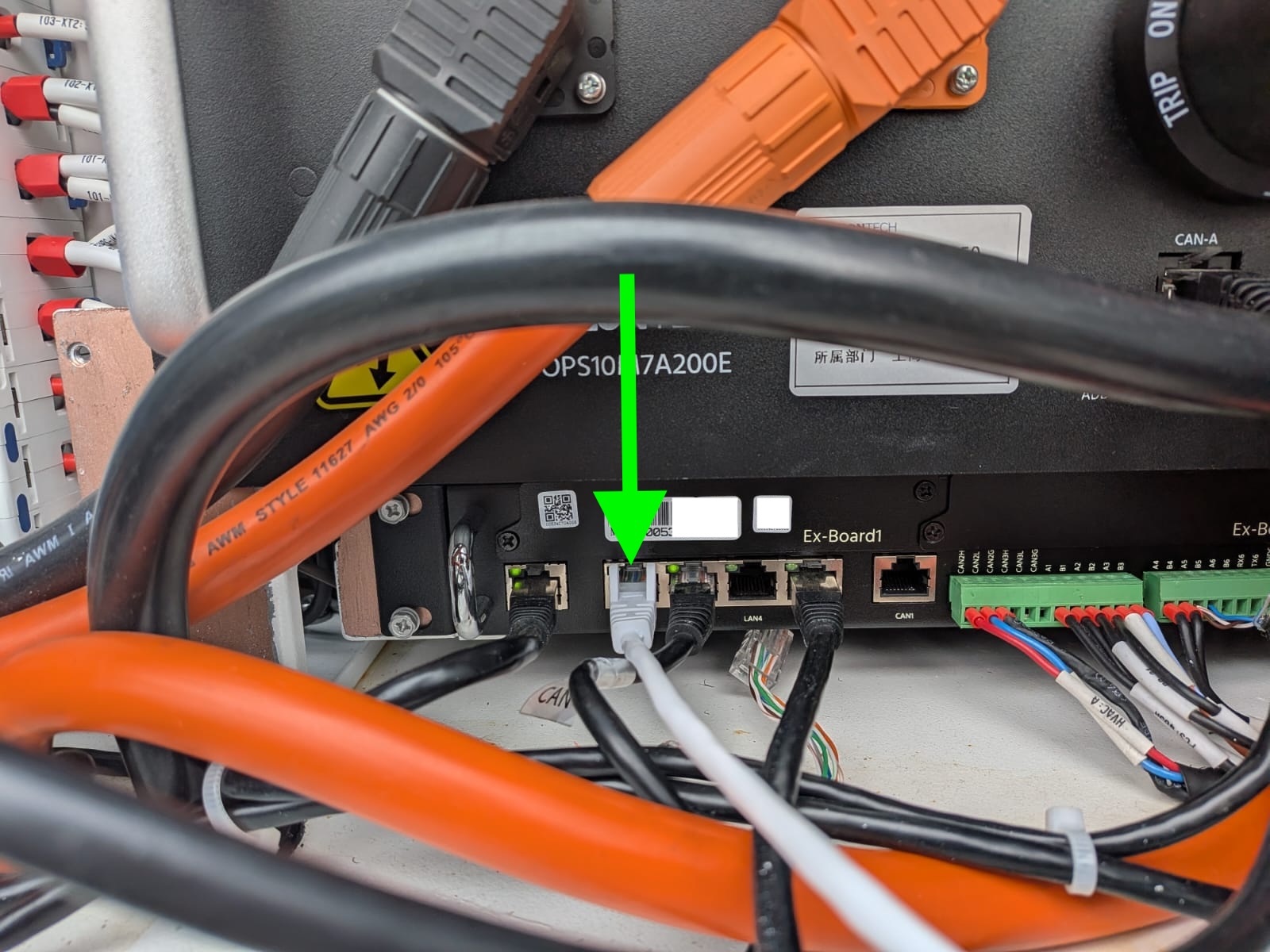

2. Konzentrieren Sie sich auf den Bereich Markt im Bild unten:

3. Verbinden Sie LAN2 mit einem RJ45-Kabel mit einem Internet-verbundenen Netzwerkswitch.

4. (Optional, aber empfohlen): Schließen Sie einen Netzanschlusszähler an die Pylontech an. Dies ermöglicht es dem Sofar EMS, eine verbesserte, genauere Eigenverbrauchsregelung für dieses Gerät durchzuführen. Dieser sollte an Meter-Eingang 2.
5. angeschlossen werden.
   • Prüfen Sie in der Weboberfläche der Pylontech Folgendes:
   • __Ob sie erreichbar ist und das System gesund ist.__WICHTIG
6. : Dass der Fallback-Modus auf Eigenverbrauch eingestellt ist.Sofar EMS.
