Kehua

Übersicht zur Beta-Unterstützung

In der Beta-Phase und auf Anfrage verfügbar. Die Ergänzungen in dieser Übersicht erfordern die entsprechende Integration oder Controller-Aktualisierung und sind nicht als Bestandteil der standardmäßigen Kundenfreigabe bestätigt. Fordern Sie sie über Ihre bestehende Eniris-Support-Konversation an. Der Status gilt für diese Ergänzungen, nicht für jede bereits vorhandene Funktion der Geräte, die an anderer Stelle auf dieser Seite aufgeführt sind.

Siehe Integrationsdetails für Verbindungsanforderungen und Betriebseinschränkungen.

Unterstützte Geräte

Verdrahtung

Für eine korrekte Ethernet-Verdrahtung: Befolgen Sie die Richtlinien für die Ethernet-Verdrahtung.

RS485

PCS-Modelle (BCS1725K-B-HUD, NXPCS, BCS200K-B-HM)

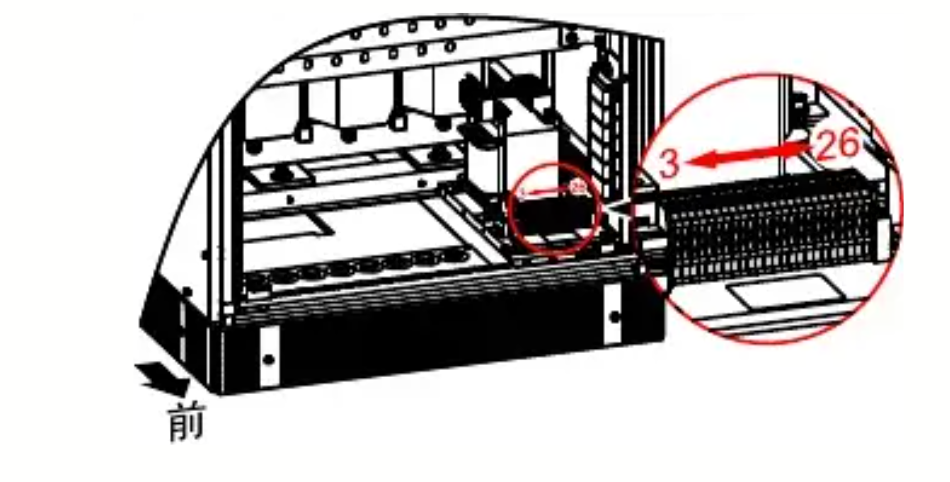

Um die Kommunikation zwischen dem PCS und EMS herzustellen, verwenden Sie die RS485-Schnittstelle an der externen Anschlussklemme, wie unten dargestellt. Diese Klemme bietet spezielle Anschlüsse für die RS485-Kommunikation, die sowohl für PC- als auch für BMS-Verbindungen genutzt wird.

SPI String-PV-Wechselrichter

Die SPI String-PV-Wechselrichter verwenden eine andere physikalische RS485-Verbindung als die oben genannten PCS-Modelle. Die seriellen Einstellungen sind für alle SPI-Modelle gleich:

SPI-B X2 Serie (SPI8000-B-X2 bis SPI33K-B X2)

Der COM. Anschluss (ein wasserdichter RJ45-Stecker, ③ in der Abbildung unten) ist die einzige kabelgebundene RS485-Schnittstelle bei diesen Modellen. Er muss als RS485-Kommunikationsport konfiguriert werden (nicht als DRM-Port). Die Pins 7 und 8 des RJ45-Steckers sind die RS485 A- und B-Leitungen.

Wichtig — vor Ort prüfen: Die Kehua-Benutzerhandbücher kennzeichnen die Pins 7 und 8 als METER:A / METER:B und beschreiben sie nur für die Smart-Meter-Funktion (Null-Export). Das nördliche Modbus-Protokoll von Kehua (V2.11) listet diese Modelle als RS485-Monitoring-fähig auf, und dieser RJ45 ist die einzige kabelgebundene RS485-Schnittstelle, die sie haben, aber Kehuas Dokumentation bestätigt nicht ausdrücklich, dass das Monitoring diese Pins nutzt. Überprüfen Sie diese Verbindung vor Ort oder mit dem Kehua-Support, bevor Sie sich darauf verlassen. Beachten Sie außerdem, dass wenn die Null-Export-Smart-Meter-Funktion aktiv ist, dieser Anschluss vom Zähler belegt ist und nicht gleichzeitig für das Monitoring verwendet werden kann.

Die Modbus-Adresse und Baudrate dieser Modelle werden mit der Kehua-Überwachungssoftware eingestellt (Standard-Baudrate 9600). Mehrere Wechselrichter können im Daisy-Chain-Verfahren am selben RS485-Bus angeschlossen werden.

Größere SPI-Modelle (SPI125K-B, SPI250K-B-H, SPI320K-B-H)

Diese Modelle verfügen über einen dedizierten RS485-Anschluss auf der Kommunikationsplatine innerhalb der Anschlussbox; das Kehua-Benutzerhandbuch bestätigt, dass dieser Anschluss "hauptsächlich für LAN-Überwachung verwendet wird, was eine Fernüberwachung im Hintergrund ermöglicht". Schließen Sie die RS485-Leitungen an diesen Anschluss an und führen Sie sie getrennt von der AC- und DC-Stromverkabelung, um Kommunikationsstörungen zu vermeiden.

• Bei den SPI 75K-150K-Modellen (z.B. SPI125K-B) wird die Modbus-Adresse binär mit dem SW1-Drehschalter auf der Kommunikationsplatine eingestellt (z.B. 000001 = Adresse 1). Die Baudrate wird mit der Kehua WiseEnergy-Software eingestellt (Standard 9600).
• Bei den SPI-B-H-Modellen (SPI250K-B-H, SPI320K-B-H) befindet sich der RS485-Anschluss in der COM. Anschlussbox, neben dem (optionalen) Ethernet-Anschluss.

Details zur Beta-Integration

Kehua-Verbesserungen

Die Energiegesamtsummen für das Laden und Entladen der Hybridbatterie können die täglichen Energiezähler des Wechselrichters verwenden, wobei die Aufsummierung vom Controller übernommen wird.

In der Beta-Phase und auf Anfrage verfügbar. Diese Überwachungskorrektur erfordert die entsprechende Controller-Aktualisierung und ist nicht als Bestandteil der standardmäßigen Kundenfreigabe bestätigt. Sie gilt für den Hybridbatterieeingang mit auslesbaren täglichen Lade- und Entladezählern (Register 10798 und 10799). Die Aktualisierung leitet nachfolgende Energieinkremente aus diesen Zählern ab und berücksichtigt dabei auch deren tägliche Zurücksetzung. Historische Summen, die vor der Installation aufgezeichnet wurden, werden nicht neu berechnet.

Für die Korrektur liegen Nachweise durch Offline-Regressionstests und einen ARM64-Build vor. Die Validierung der aktualisierten Summen an einer physischen Installation steht noch aus; ein erfolgreicher Build bestätigt weder die Genauigkeit der gemessenen Energie noch die Leistungsfähigkeit der Batteriesteuerung. Die Kompatibilität mit den vorhandenen Geräten, Steuersignalen und der Controller-Software muss vor der Installation geprüft und ein Ausführungszeitfenster über die bestehende Eniris-Support-Konversation vereinbart werden.
