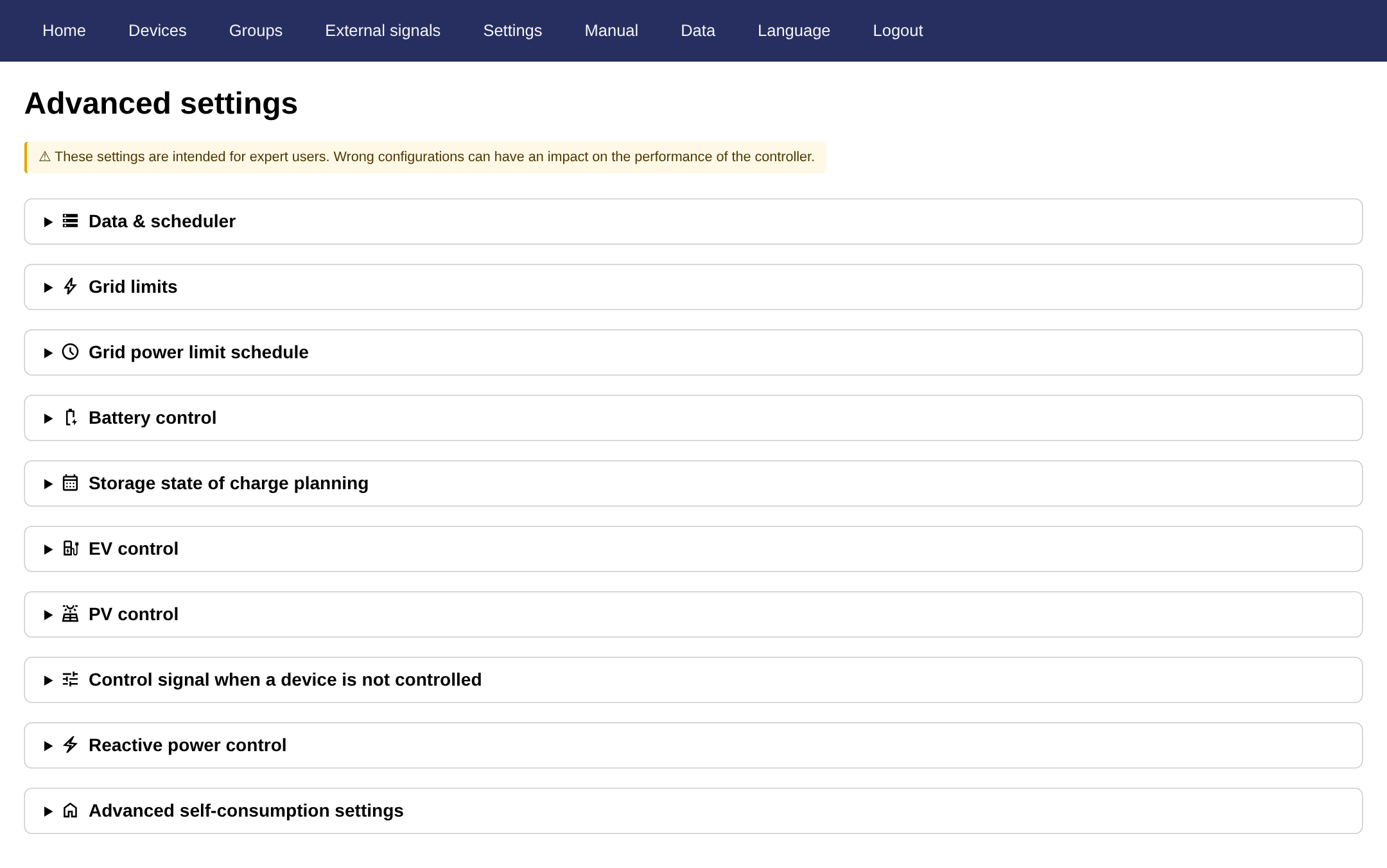

Die erweiterten Einstellungen erreichen Sie über die Registerkarte „Einstellungen“ der Inbetriebnahmeoberfläche: Scrollen Sie nach unten zum Abschnitt „Erweiterte Einstellungen“ und klicken Sie auf „Zu den erweiterten Einstellungen“.
Diese Einstellungen sind für erfahrene Benutzer vorgesehen. Falsche Konfigurationen können sich auf die Leistung des Sofar EMS auswirken. Lassen Sie die Einstellungen auf ihren Standardwerten, sofern Sie nicht in einem Kapitel dieses Handbuchs oder von Ihrem Distributor angewiesen werden, eine Einstellung zu ändern.
| Einstellung | Standardwert | Erläuterung |
|---|---|---|

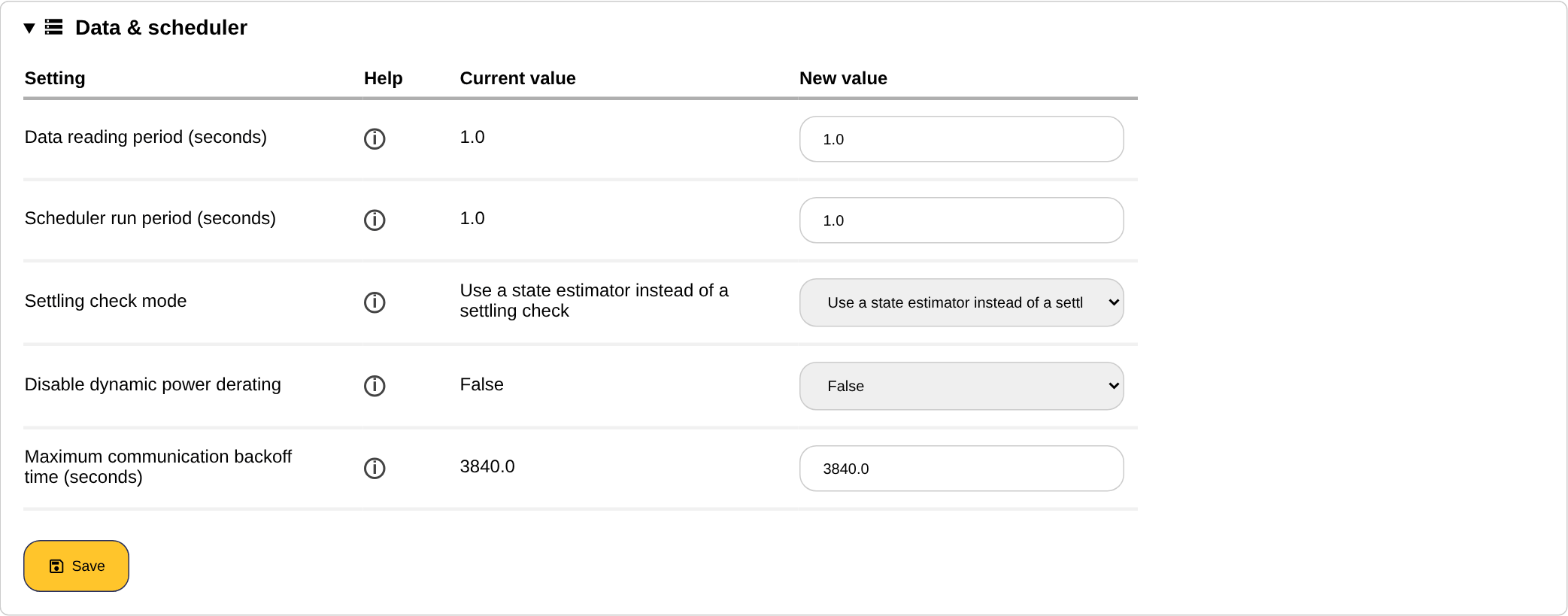

| Datenabfrageintervall (Sekunden) | 1 (Cloud-Sofar EMS: 300) | Wie oft die Geräte ausgelesen werden. Belassen Sie diesen Wert bei null oder eins, damit die Geräte so oft wie möglich ausgelesen werden. Ist der Wert kleiner als die für einen vollständigen Lesevorgang benötigte Zeit, werden die Geräte einfach kontinuierlich ausgelesen. |
| Maximale Kommunikations-Backoff-Zeit (Sekunden) | 3840 | Wenn die Kommunikation mit einem Gerät wiederholt fehlschlägt, wartet der Sofar EMS zwischen den Wiederholungsversuchen immer länger, bis zu diesem Maximum. Wiederholungsversuche bei einem fehlerhaften Gerät beanspruchen Kommunikationszeit (z. B. auf einem seriellen Bus) und verlangsamen das Auslesen der Geräte, die funktionieren. Eine Verringerung dieses Werts ist nur das letzte Mittel: Beheben Sie besser das Kommunikationsproblem des Geräts. |
| Ausführungsintervall des Schedulers (Sekunden) | 1 (Cloud-Sofar EMS: 10) | Die Mindestzeit zwischen zwei aufeinanderfolgenden Ausführungen der Regelschleife. Siehe auch Reaktionszeit der Regelung. |
| Modus der Einschwingprüfung | Immer auf Einschwingen prüfen (Cloud-Sofar EMS: Nie auf Einschwingen prüfen) | Gibt an, ob die Regelschleife wartet, bis sich alle geregelten Geräte auf ihren Sollwert eingeschwungen haben, bevor sie den nächsten Sollwert berechnet. „Immer auf Einschwingen prüfen“ liefert die stabilste Regelung. „Nur auf Einschwingen prüfen, wenn schwankende Sollwerte erkannt werden“ stellt einen Kompromiss zwischen Stabilität und Geschwindigkeit dar. „Zustandsschätzer anstelle einer Einschwingprüfung verwenden“ ist die schnelle und stabile Option, die künftig zum Standard werden soll: Die Regelschleife wartet nicht auf die Geräte, sondern schätzt die tatsächliche Leistung jedes Geräts anhand seiner Messwerte und Sollwerte sowie der beobachteten Änderungen der Netzleistung und berechnet aus diesen Schätzungen die nächsten Sollwerte. „Nie auf Einschwingen prüfen“ führt die Regelschleife ohne all dies so schnell wie möglich aus, kann jedoch Instabilität verursachen. Verwenden Sie diese Option nur, wenn eine Regelung im offenen Regelkreis akzeptabel ist, beispielsweise wenn der Sofar EMS ausschließlich über eine externe API verwendet wird und eine Überschreitung der Netzgrenzen kein Problem darstellt. Siehe auch Die Einschwingprüfung. |
| Maximale Einschwingzeit (Sekunden) | 30 | Wie lange die Regelschleife höchstens auf das Einschwingen wartet, bevor sie trotzdem fortfährt. Niedrigere Werte lassen die Regelung schneller reagieren, können jedoch Instabilität verursachen. |
| Dynamische Leistungsreduzierung deaktivieren | False | Die dynamische Leistungsreduzierung erkennt Geräte, die dauerhaft weniger Leistung liefern, als ihr Sollwert vorgibt (z. B. aufgrund einer Temperatur- oder Batteriemanagementbegrenzung), und reduziert vorübergehend die für sie geplante Leistung, damit andere Geräte dies ausgleichen können und die Netzgrenzen weiterhin eingehalten werden. Das System prüft regelmäßig, ob sich das Gerät erholt hat. Deaktivieren Sie diese Funktion nur als letztes Mittel, beispielsweise zur Diagnose eines Geräts. |
| Einstellung | Standardwert | Erläuterung |
|---|---|---|

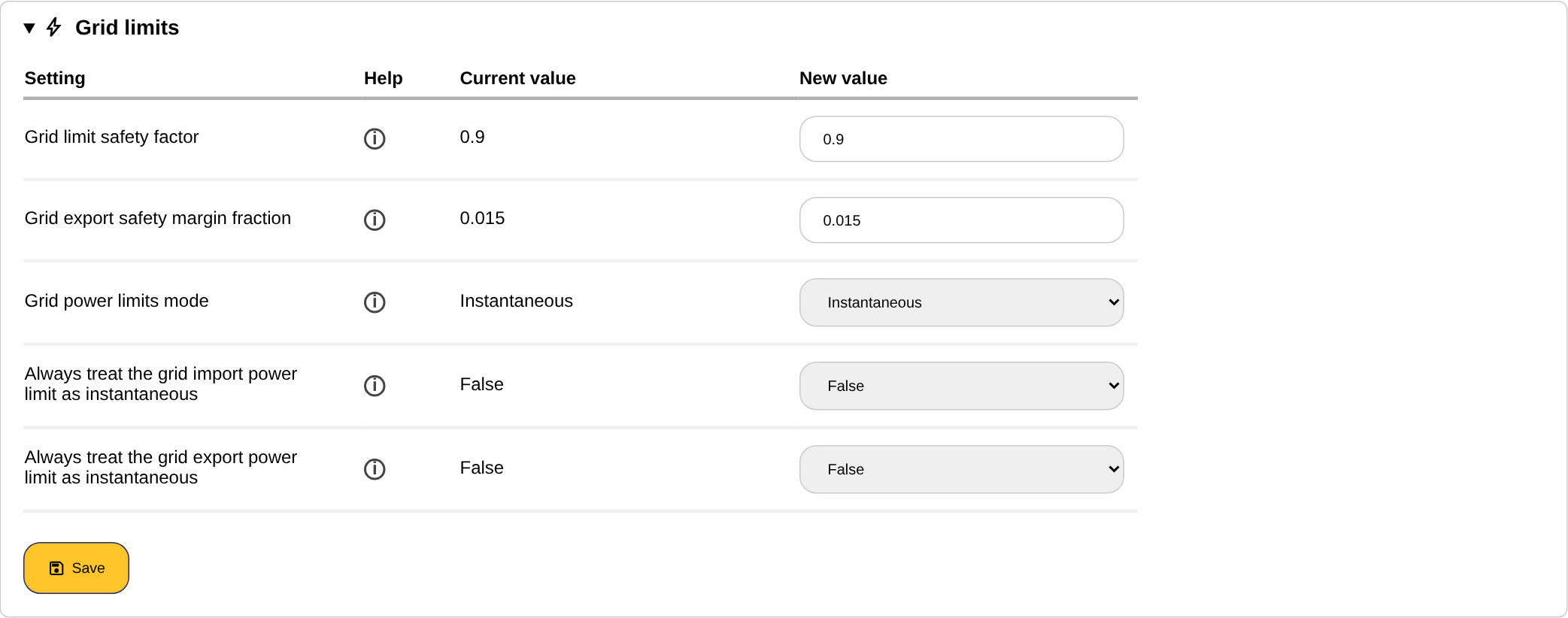

| Sicherheitsfaktor der Netzgrenze | 0.9 | Auf die Netzgrenzen angewendeter Multiplikator. Beim Standardwert 0.9 wird alles (einschließlich der Solarproduktion) so geregelt, dass es innerhalb von 90 % der konfigurierten Netzgrenzen bleibt. Dadurch bleibt Spielraum, um auf plötzliche Leistungsschwankungen zu reagieren. Setzen Sie den Wert nur dann auf 1, wenn Sie sicher sind, dass keine Gefahr besteht, dass Schutzschalter auslösen. Siehe auch Fehlerbehebung: Regelungsprobleme. |
| Anteil der Sicherheitsmarge für Netzeinspeisung | 0.015 | Ein Mindestwert für die Sicherheitsmarge der Einspeisung, ausgedrückt als Anteil der größeren der beiden Netzgrenzen (nach Anwendung des Sicherheitsfaktors). Er wird verwendet, wenn die absolute „Zulässige Sicherheitsmarge der Netzeinspeiseleistung“ der Netzeinstellungen niedriger ist. Bei einem Cloud-Sofar EMS wird er nicht angewendet. Ändern Sie diesen Wert nur, wenn Sie genau wissen, was Sie tun. |
| Modus der Netzleistungsgrenzen | Momentanwert | Wie die Netzgrenzen interpretiert werden: als Momentanwertgrenzen oder als Fünfzehnminutenmittelwerte. Mit „Fünfzehnminutenmittelwert“ begrenzt der Sofar EMS die durchschnittliche Netzleistung des aktuellen Viertelstundenintervalls auf die konfigurierten Grenzwerte. Dadurch kann die Momentanleistung deutlich höher sein, insbesondere wenn sie im ersten Teil des Intervalls niedrig war. Siehe Netzgrenzen: Modus der Netzleistungsgrenzen. |
| Netzeinspeisegrenze immer als Momentanwert behandeln | False | Behält die Einspeisegrenze unabhängig vom ausgewählten Modus der Netzleistungsgrenzen als Momentanwert bei. |
| Netzexportgrenze immer als Momentanwert behandeln | False | Behält die Exportgrenze unabhängig vom ausgewählten Modus der Netzleistungsgrenzen als Momentanwert bei. |
Unterhalb dieses Abschnitts finden Sie den Zeitplan der Netzleistungsgrenzen. Siehe unten.
| Einstellung | Standardwert | Erläuterung |
|---|---|---|
| Batterien bei niedrigen Leistungssollwerten in den Standby-Modus versetzen | False | Ermöglicht es dem Sofar EMS eine Batterie in den Standby-Modus zu versetzen, wenn ihr Sollwert sehr niedrig ist. Der Betrieb eines Wechselrichters mit sehr niedriger Leistung ist ineffizient und spart daher im Allgemeinen Kosten. Aktivieren Sie diese Option nicht, wenn es wichtig ist, dass die Netzleistung auch bei sehr niedriger Netzleistung immer exakt auf null geregelt wird. |
| Puffergröße für Verbrauchsschwankungen bei der Speicherkostenoptimierung (%) | 10 | Wie groß der Puffer für Verbrauchsschwankungen bei der Kostenoptimierung ist. Dieser Puffer wirkt den Auswirkungen von Wetter- und Verbrauchsschwankungen innerhalb einer einzelnen Stunde entgegen, um Schwankungen zwischen Bezug und Einspeisung zu verhindern. Siehe auch Batteriekostenoptimierung. |
| Phasenüberstromkompensation mit einphasigen Batterien in dreiphasigen Netzen aktivieren | False | Verwendet auch einphasige Batterien, um einen Überstrom in einem dreiphasigen Netz zu kompensieren. Vorsicht: Der Sofar EMS überwacht zum Schutz die am stärksten belastete Phase. Daher kann die Batterie zur Entladung aufgrund eines Überstroms ausgelöst werden, der nicht in ihrer eigenen Phase auftritt. Dies ist nicht schädlich, kann aber unerwünscht sein. |
| Wöchentliche Wartungsladung der Batterien aktivieren | False | Lädt alle Batterien einmal pro Woche am angegebenen Tag und zu der angegebenen Uhrzeit vollständig auf, um die Batteriezellen auszugleichen. Siehe Wartungsladung der Batterie. |
| Wochentag der Wartungsladung der Batterie | Montag | Der Tag der Wartungsladung. |
| Endzeit der Wartungsladung der Batterie | 04:00 | Die Uhrzeit, zu der die Wartungsladung endet. Die Batterie wird einige Stunden zuvor geladen und hält anschließend ihre Ladung. |
Unterhalb dieses Abschnitts finden Sie den Planung des Ladezustands des Speichers sowie auf Schweizer Anlagen den Zeitplan des Kapazitätstarifs. Siehe unten.
| Einstellung | Standardwert | Erläuterung |
|---|---|---|
| Netzunterstützung aus dem lokalen Speicher für das EV-Laden aktivieren | False | Verwendet aktiv die lokalen Batterien zur Unterstützung des Netzanschlusses, sodass mehr EV-Laden ermöglicht wird, als das Netz allein bereitstellen könnte. Dadurch werden die Batterien unabhängig von ihrem Betriebsmodus zum Peak Shaving gezwungen. Diese Einstellung ist nicht mit externen Signalen kompatibel: Sind externe Signale vorhanden, wird sie ignoriert. |
| Maximale Batterieentlademarge für den EV-Hochlauf (kW) | Unbegrenzt | Bei aktivierter Netzunterstützung wird die Batterie vorsorglich entladen, um zwischen der tatsächlichen Netzleistung und den Netzgrenzen Spielraum zu halten, damit die Ladestärke der EVs weiter erhöht werden kann. Diese Einstellung begrenzt, wie viel Batterieentladeleistung als Hochlaufreserve vorgehalten werden darf. Legen Sie einen Wert fest, wenn sich die Batterie während des Hochlaufs der EVs stärker als gewünscht entlädt. |
| Entprellzeit des EV-Unterbrechungssignals (Sekunden) | 180 | Wie lange der Sofar EMS dauerhaft die Unterbrechung eines EV anfordern muss, bevor das EV tatsächlich unterbrochen wird. Durch eine Verkürzung wird das EV schneller angehalten, wenn die Bedingungen (z. B. der Eigenverbrauch) das Laden nicht mehr begünstigen. Ein zu niedriger Wert kann jedoch dazu führen, dass sich das EV häufig ein- und ausschaltet, wodurch das Ladegerät und das Batteriemanagementsystem des EV Schaden nehmen können. |
| Entprellzeit des EV-Fortsetzungssignals (Sekunden) | 120 | Wie lange der Sofar EMS dauerhaft die Fortsetzung des Ladevorgangs eines EV anfordern muss, bevor das Laden tatsächlich fortgesetzt wird. Die gleiche Warnung gilt. |
| Einstellung | Standardwert | Erläuterung |
|---|---|---|
| Faktor zur Aufhebung der Abregelung | 0.015 | Um festzustellen, wie viel zusätzliche PV-Produktion zugelassen werden kann, muss ein geringer Netzbezug oder eine geringe Netzeinspeisung zugelassen werden, damit ein abgeregelter Wechselrichter sicher hochfahren kann und der Sofar EMS prüfen kann, ob eine höhere Produktion möglich ist. Für diesen kleinen Versatz wird dieser Anteil der gesamten PV-Wechselrichterleistung (oder der gesamten Batterie-Wechselrichterleistung, je nachdem, welche größer ist) verwendet. Der empfohlene Wert beträgt 1,5 %; niedrigere Werte können dazu führen, dass sich der Wechselrichter nicht einschaltet. |
| Abregelungserkennung: ein/aus | True | Erkennt und meldet automatisch die Abregelung der Solarproduktion (die in der App und im Portal angezeigte „Abregelung“). |
| Abregelungserkennung: Erkennungstoleranz (%) | 10 | Liegt die aktuelle PV-Leistung innerhalb dieser Toleranz zum Sollwert, wird die Produktion als abgeregelt betrachtet. |
| Abregelungserkennung: Messwertaggregation in Sekunden | 300 | Das Zeitintervall, über das die Leistungsmessungen für die Abregelungserkennung aggregiert werden. |
| Abregelungserkennung: Hochlaufzeit (Sekunden) | 30 | Wie lange ein Wechselrichter nach einem Abregelungsereignis als hochfahrend betrachtet wird. |

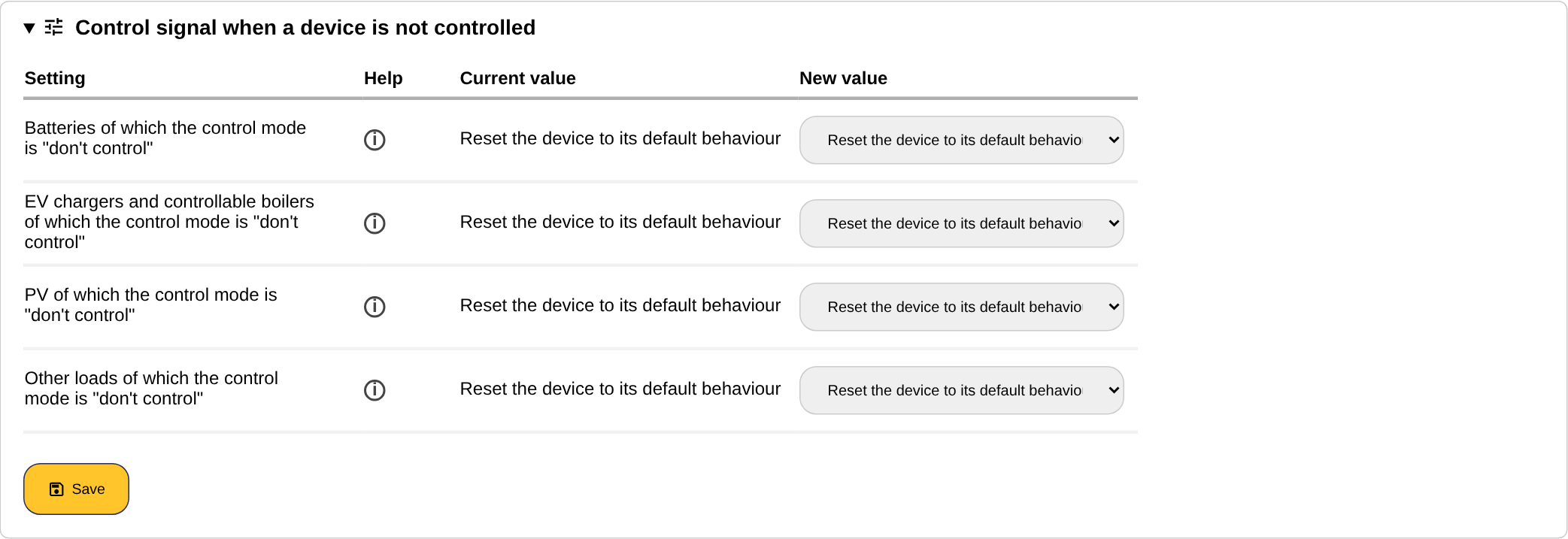

Wenn der Betriebsmodus eines Gerätetyps auf „Nicht regeln“ gesetzt ist (oder ein Gerät durch den Modus „Nur überwachen“ von der Regelung ausgeschlossen ist), sendet der Sofar EMS standardmäßig weiterhin einige Befehle an das Gerät, damit es wieder so arbeitet wie ohne den Sofar EMS. Für jede Gerätekategorie können Sie zwischen „Gerät auf sein Standardverhalten zurücksetzen“ (Standard) und „Nie einen Rücksetzungsbefehl senden“ wählen:
| Gerätekategorie | Standardverhalten beim Zurücksetzen | Bei Auswahl von „Nie einen Rücksetzungsbefehl senden“ |
|---|---|---|
| Batterien, deren Regelungsmodus „Nicht regeln“ ist | Der Batterie wird kein Verhalten mehr vorgegeben; sie arbeitet mit ihren eigenen Einstellungen. | Die Batterie führt weiterhin den letzten Befehl des Sofar EMS aus, bis sie wieder geregelt wird. |
| EV-Ladegeräte und regelbare Boiler, deren Regelungsmodus „Nicht regeln“ ist | Das Laden mit voller Leistung ist wieder zulässig. | Das Gerät behält den letzten Ladestrom bei, den der Sofar EMS an das Gerät gesendet hat. |
| PV-Anlagen, deren Regelungsmodus „Nicht regeln“ ist | Die Produktion mit voller Leistung ist wieder zulässig. | Der Wechselrichter behält die letzte Produktionsgrenze bei, die der Sofar EMS an das Gerät gesendet hat. |
| Andere Verbraucher, deren Regelungsmodus „Nicht regeln“ ist | Die Wärmepumpe, der Boiler oder der Ein-/Aus-Verbraucher wird wieder in seinen eigenen Regelungsmodus versetzt. | Der Verbraucher bleibt in dem letzten Modus, den der Sofar EMS an das Gerät gesendet hat. |
Wählen Sie „Nie einen Rücksetzungsbefehl senden“ nur für Anlagen, bei denen die Geräte nicht beschrieben werden dürfen, solange sie nicht geregelt werden. Mit dieser Option bleibt ein Gerät, das zum Zeitpunkt der Deaktivierung seiner Regelung abgeregelt oder begrenzt war, abgeregelt oder begrenzt.
| Einstellung | Standardwert | Erläuterung |
|---|---|---|
| Blindleistungsregelung aktivieren | False | Aktiviert die Blindleistungsregelung auf Anlagenebene. Die folgenden Einstellungen werden erst angezeigt, wenn diese Funktion aktiviert ist. |
| Zulässige Blindleistung des Netzbezugs (kVAr) | 100 | Die maximale Blindleistung, die aus dem Netz bezogen werden darf. |
| Zulässige Blindleistung der Netzeinspeisung (kVAr) | 100 | Die maximale Blindleistung, die in das Netz eingespeist werden darf. |
| Blindleistungserzeugung oberhalb von (kVAr) starten | 0 | Geräte, die ihre Blindleistung regeln können, begrenzen die induktive Blindleistung der Anlage auf diesen Wert. |
| Blindleistungserzeugung unterhalb von (kVAr) beenden | 0 | Geräte beenden die Blindleistungserzeugung, wenn die Blindleistung der Anlage unter diesen Wert fällt. |
| Blindleistungsbezug oberhalb von (kVAr) beenden | 0 | Geräte beenden den Blindleistungsbezug, wenn die Blindleistung der Anlage über diesen Wert steigt. |
| Blindleistungsbezug unterhalb von (kVAr) starten | 0 | Geräte begrenzen die kapazitive Blindleistung der Anlage auf diesen Wert. |
Siehe Blindleistungsregelung.
Hier können Sie Regeln festlegen, wann die Grenzen für Netzbezug und Netzeinspeisung von den Standardwerten der Hauptseite „Einstellungen“ abweichen sollen. Jede Regel enthält einen Wochentag (einen einzelnen Tag, Montag–Freitag, Samstag–Sonntag oder Montag–Sonntag), einen Monat (ganzjährig, einen einzelnen Monat oder ein Quartal), eine Startzeit, eine Endzeit sowie eine Einspeisegrenze und eine Bezugsgrenze in kW. Regeln dürfen sich nicht überschneiden. Siehe auch Netzgrenzen.

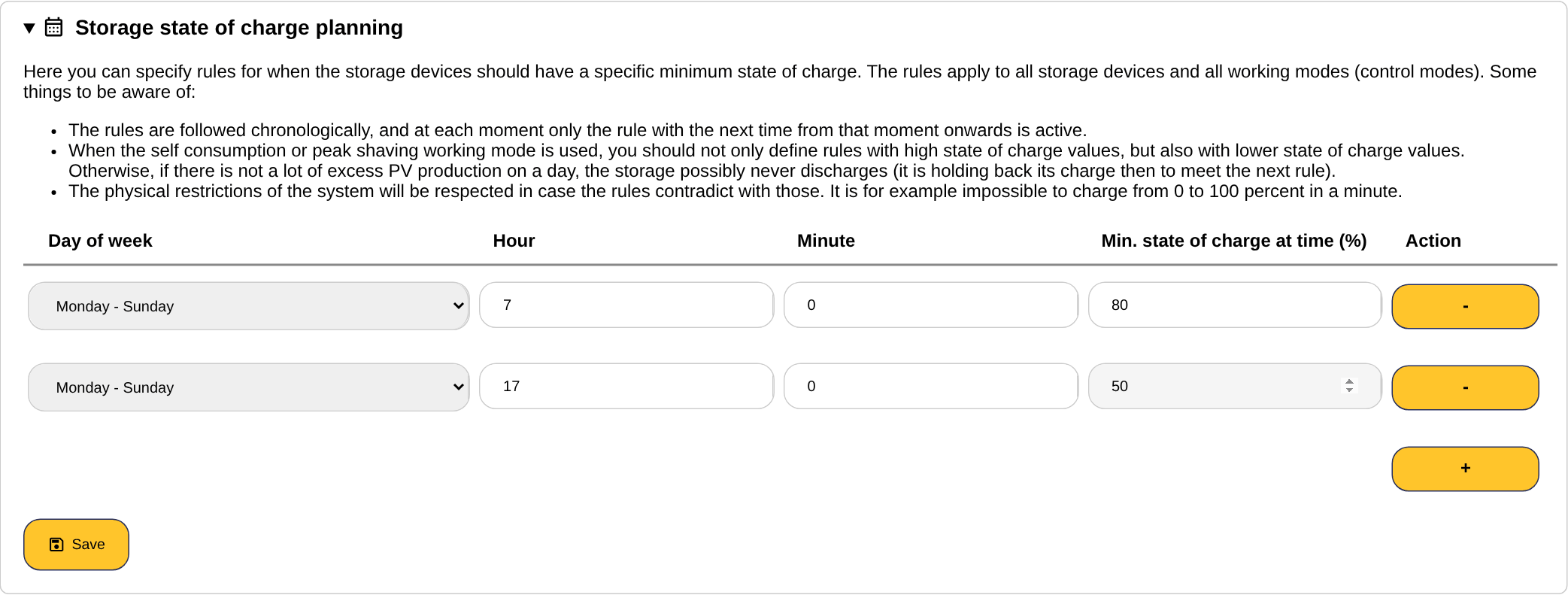

Hier können Sie Regeln festlegen, wann die Speichergeräte einen bestimmten Mindest-Ladezustand haben müssen. Jede Regel enthält einen Wochentag, eine Stunde, eine Minute und den zu diesem Zeitpunkt geltenden Mindest-Ladezustand (%). Die Regeln gelten für alle Speichergeräte und alle Betriebsmodi. Siehe Ladeplan für Batterien für wichtige Hinweise.
Die Planung des Ladezustands ist deaktiviert, solange der Kapazitätstarifplan aktiviert ist. Beide Funktionen sind nicht miteinander kompatibel.
Dieser Abschnitt wird nur auf Anlagen angezeigt, deren Adresse in der Schweiz.
Mit dem Kapazitätstarifplan wechseln die Batterien während der Zeiträume, in denen ein Kapazitätstarif gilt, in den Modus „Peak Shaving“, sodass Netzspitzen während dieser Zeiträume reduziert werden. Außerhalb dieser Zeiträume folgen die Batterien ihrem normalen Betriebsmodus.
Der Abschnitt enthält ein Kontrollkästchen „Kapazitätstarifplan aktivieren“ sowie eine Zusammenfassung der aktuellen Konfiguration: die kritische Reserve, ob die kritische Reserve vor jedem Kapazitätstarifzeitraum geladen wird, und die Anzahl der konfigurierten Regeln. Wenn der Plan deaktiviert ist, bleiben die Regeln erhalten, werden aber nicht angewendet. Durch die Aktivierung des Plans wird die Planung des Ladezustands ersetzt.
Die Konfiguration selbst erfolgt im Assistenten für den Kapazitätstarifplan (Schaltfläche „Assistenten für Kapazitätstarif öffnen“):
Wenn Sie den Assistenten mit „Kapazitätstarifplan speichern und aktivieren“ beenden, wird der Plan aktiviert und ersetzt alle vorhandenen Kapazitätstarifregeln.
Standardmäßig verwendet die Eigenverbrauchsstrategie den Hauptnetzähler, um die aus dem Netz bezogene oder in das Netz eingespeiste Leistung zu bestimmen. Hier können Sie stattdessen einen anderen Energiezähler als Referenz für den Eigenverbrauch auswählen. Das System wird dann so geregelt, dass dieser Zähler null anzeigt. Dies ist nur möglich, wenn mehr als ein Energiezähler konfiguriert ist. Siehe Eigenverbrauch über einen anderen Zähler als den Netzähler.
Die folgenden Einstellungen werden schrittweise außer Betrieb genommen. Sie werden nur auf Anlagen angezeigt, auf denen sie noch aktiviert sind, damit diese Anlagen sie deaktivieren können. Nach der Deaktivierung verschwinden sie von der Seite und können nicht erneut aktiviert werden.
| Einstellung | Erläuterung |
|---|---|
| Scheduler deaktivieren | Auf der Anlage wird nichts mehr geregelt: Der Sofar EMS liest weiterhin seine Geräte aus und sendet deren Daten an den Server, sendet jedoch keine Sollwerte mehr; außerdem werden Netzgrenzen und Peak Shaving nicht mehr durchgesetzt. Setzen Sie stattdessen den Betriebsmodus der Gerätetypen auf „Nicht regeln“ oder verwenden Sie den Modus „Nur überwachen“ für bestimmte Geräte. Der Anlagenschutz bleibt dann für die weiterhin geregelten Geräte aktiv. |
| Echten dreiphasigen Scheduler-Betriebsmodus aktivieren (experimentell) | Schaltet die Regelschleife in einen phasenweisen Betriebsmodus um. Dazu müssen die Phasen jedes Geräts korrekt den Phasen des Hauptenergiezählers zugeordnet sein. Das Regelsystem behandelt Phasenungleichgewichte nativ besser als diese experimentelle Einstellung. Sie bleibt auf Anlagen, die sie bereits verwenden, funktionsfähig, wird jedoch nicht weiterentwickelt. Siehe Korrektur von Phasenungleichgewichten. |
| Selten verwendete Live-Daten ebenfalls an den Server übertragen | Sendet alle Messwerte im Abstand von einer Sekunde an die Serverdatenbank statt nur die Leistungsdaten. Dies erhöht die Datenbanklast und kann zusätzlichen Lizenzbedingungen unterliegen. |
Auf einem Cloud-Sofar EMS , der mehrere Anlagen verwaltet, können die erweiterten Anlageneinstellungen über die Seite für Masseneinstellungen gleichzeitig auf eine Auswahl von Anlagen angewendet werden. Dort werden nur Einstellungen angezeigt, die eine Bearbeitung in großen Mengen erlauben.
