Jedes Gerät verfügt über eigene Einstellungen, die auf der Registerkarte „Geräte“ der Inbetriebnahmeoberfläche geändert werden. Diese Seite dient als Übersicht über alle Einstellungen der jeweiligen Gerätetypen.

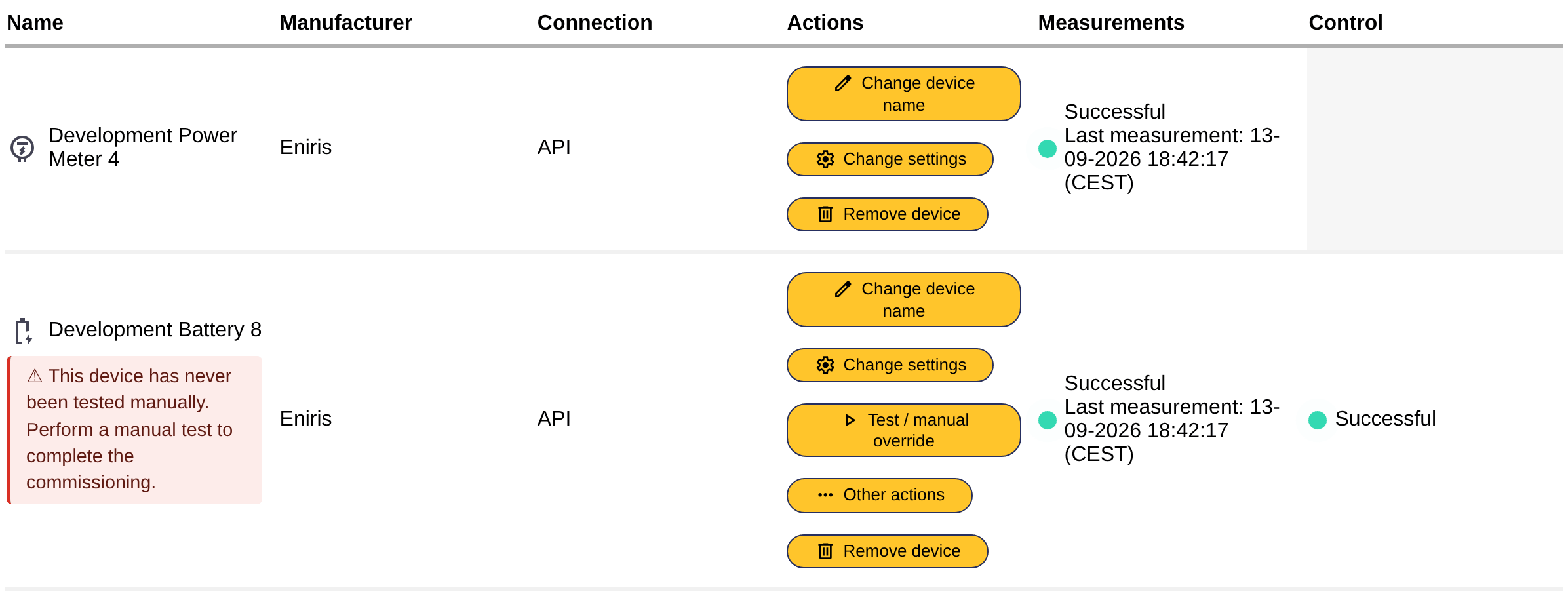

Auf der Registerkarte „Geräte“ verfügt jedes bekannte Gerät über eine Zeile mit seinem Namen, Hersteller, Anschluss, Messwerten und Regelungsstatus. Die Spalte „Aktionen“ eines Geräts enthält für jede Aktion eine Schaltfläche:
Die Speicherschaltfläche der Einstellungsseite befindet sich am unteren Seitenrand. Wenn ein Gerät Teil einer Gerätegruppe ist (z. B. ein Hybridwechselrichter mit seiner Batterie und seinen PV-Eingängen), werden die Einstellungen aller Geräte der Gruppe auf einer Seite angezeigt.
| Einstellung | Erläuterung |
|---|---|
| Name | Der Name des Geräts, wie er in der Inbetriebnahmeoberfläche, der App und dem Portal angezeigt wird. |
| Nennleistung (kW) | Die Nennleistung des Geräts. Bei einem Wechselrichter ist dies die AC-Leistung, die er liefern kann, bei einer Last die Leistung, die sie im eingeschalteten Zustand aufnimmt. DerSofar EMSverwendet sie zur Planung des Geräts; eine falsche Nennleistung führt daher zu einer falschen Regelung. Batterien, EV-Ladegeräte, Wärmepumpen, Boiler, Ein-/Aus-Lasten und PV-Eingänge verfügen alle über diese Einstellung. |
| Priorität | Niedrigste, Niedrig, Normal (Standard), Hoch oder Höchste. Gibt an, ob das Gerät bei der Einplanung eine höhere oder niedrigere Priorität hat. Verfügbar für Batterien, EV-Ladegeräte, Wärmepumpen, Boiler und Ein-/Aus-Lasten. SieheGeräteprioritäten. |

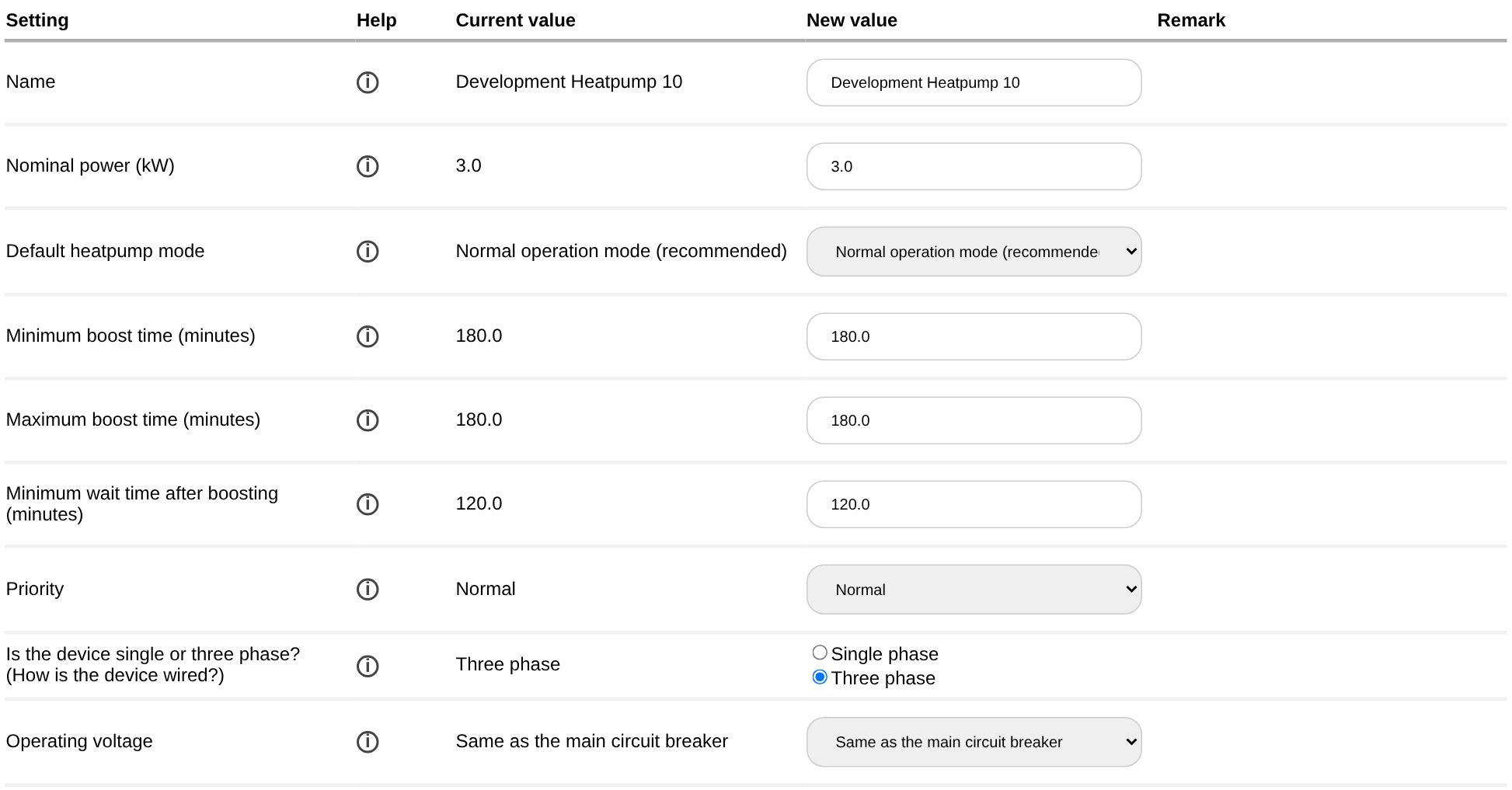

| Ist das Gerät einphasig oder dreiphasig? (Wie ist das Gerät verdrahtet?) | Wie das Gerät physisch verdrahtet ist. Dies ist eine Verdrahtungsspezifikation, die derSofar EMSfür genaue Leistungs- und Stromberechnungen benötigt: Wenn bei einem dreiphasig verdrahteten Gerät „einphasig“ eingestellt wird, wird es dadurch nicht gezwungen, eine Phase zu verwenden, sondern die Regelung und Überwachung werden beeinträchtigt. |
| Betriebsspannung | „Wie der Hauptleitungsschutzschalter“ (Standard) oder „Andere“. Wählen Sie „Andere“ für ein Gerät, das mit einer anderen Spannungsebene als am Netzanschlusspunkt betrieben wird oder misst, z. B. ein Gerät hinter einem Transformator. Bei „Andere“ geben Sie außerdem denNennspannungstyp(Phase-Neutralleiter oder Phase-Phase) und dieNennspannung (V). |
| Ist das Gerät mit dem Neutralleiter verbunden? Und Gerätephase L1/L2/L3: Welche Phase des Hauptenergiezählers entspricht dieser? | Wird nur angezeigt, wenn der veraltete echte dreiphasige Betriebsmodus aktiviert ist (sieheErweiterte Einstellungen). Ordnet die Anschlüsse des Geräts den Phasen des Hauptenergiezählers zu. Dies müssen Sie mit einem Multimeter oder einem ähnlichen Gerät überprüfen. |

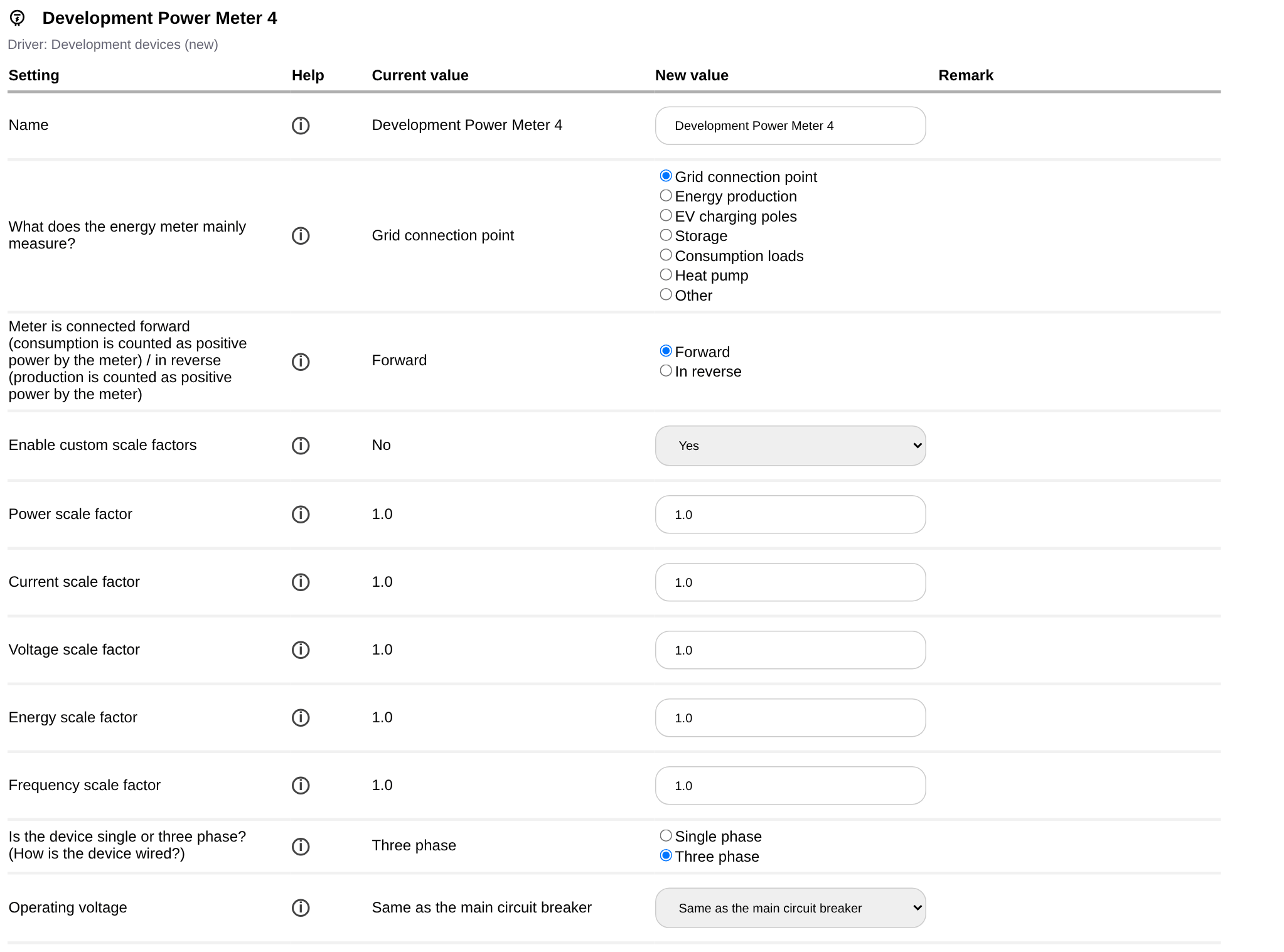

| Einstellung | Erläuterung |
|---|---|
| Was misst der Energiezähler hauptsächlich? | Netzanschlusspunkt, Energieerzeugung, EV-Ladesäulen, Speicher, Verbrauchslasten, Wärmepumpe oder Andere. Dadurch kann derSofar EMSdie Messwerte kategorisieren: Ein Zähler, der die Energieerzeugung misst, wird im Dashboard und in der App als PV-Erzeugung angezeigt. |
| Zähler ist vorwärts / rückwärts angeschlossen | Gibt an, ob der Zähler den Verbrauch als positive Leistung zählt (vorwärts) oder die Erzeugung als positive Leistung zählt (rückwärts). SieheUmgekehrte Energiezählerstände. |
| Benutzerdefinierte Skalierungsfaktoren aktivieren | Ja oder Nein. Bei „Ja“ werden die Skalierungsfaktoren für Leistung, Strom, Spannung, Energie und Frequenz angezeigt. Die Messwerte werden mit diesen Faktoren multipliziert. SieheEnergiezählerstände neu skalieren. |

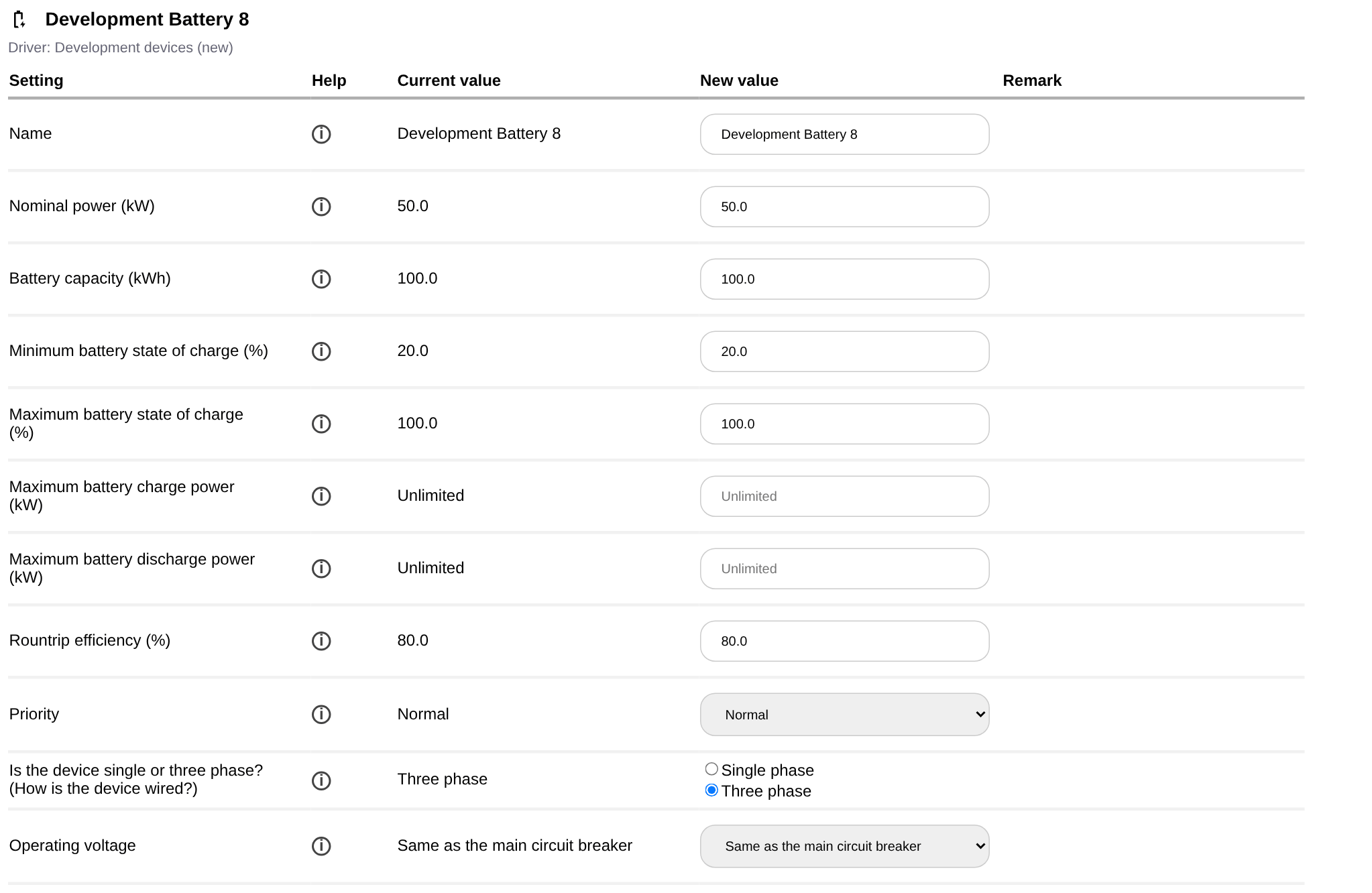

| Einstellung | Standardwert | Erläuterung |
|---|---|---|
| Nennleistung (kW) | wenn möglich vom Gerät ausgelesen | Die Leistung, mit der die Batterie geladen und entladen werden kann. |
| Batteriekapazität (kWh) | wenn möglich vom Gerät ausgelesen | Die nutzbare Kapazität der Batterie. |
| Mindestladezustand der Batterie (%) | 20 | Der Ladezustand, bis zu dem die Batterie entladen werden darf. Für Lithium-Ionen-Batterien werden 20 %, für Bleiakkus 50 % empfohlen. DerSofar EMSbeendet die Entladung 1 % oberhalb dieses Werts und lädt die Batterie etwas, wenn der Ladezustand darunter fällt; sieheFehlerbehebung: Regelungsprobleme. |
| Maximaler Ladezustand der Batterie (%) | 100 | Der Ladezustand, bis zu dem die Batterie geladen werden darf. |
| Maximale Ladeleistung der Batterie (kW) | Unbegrenzt | Begrenzt die Ladeleistung. Wenn das Feld leer bleibt, beträgt die Ladeleistung höchstens die Nennleistung. |
| Maximale Entladeleistung der Batterie (kW) | Unbegrenzt | Begrenzt die Entladeleistung. Wenn das Feld leer bleibt, beträgt die Entladeleistung höchstens die Nennleistung. |
| Gesamtwirkungsgrad (%) | 80 | Der Gesamtwirkungsgrad der Batterie. Zusammen mit den Verschleißkosten bestimmt er die Kosten der Batterienutzung bei der Kostenoptimierung. SieheBerücksichtigung von Batterieverschleiß und -wirkungsgrad. |
| Priorität | Normal | Siehe oben. |

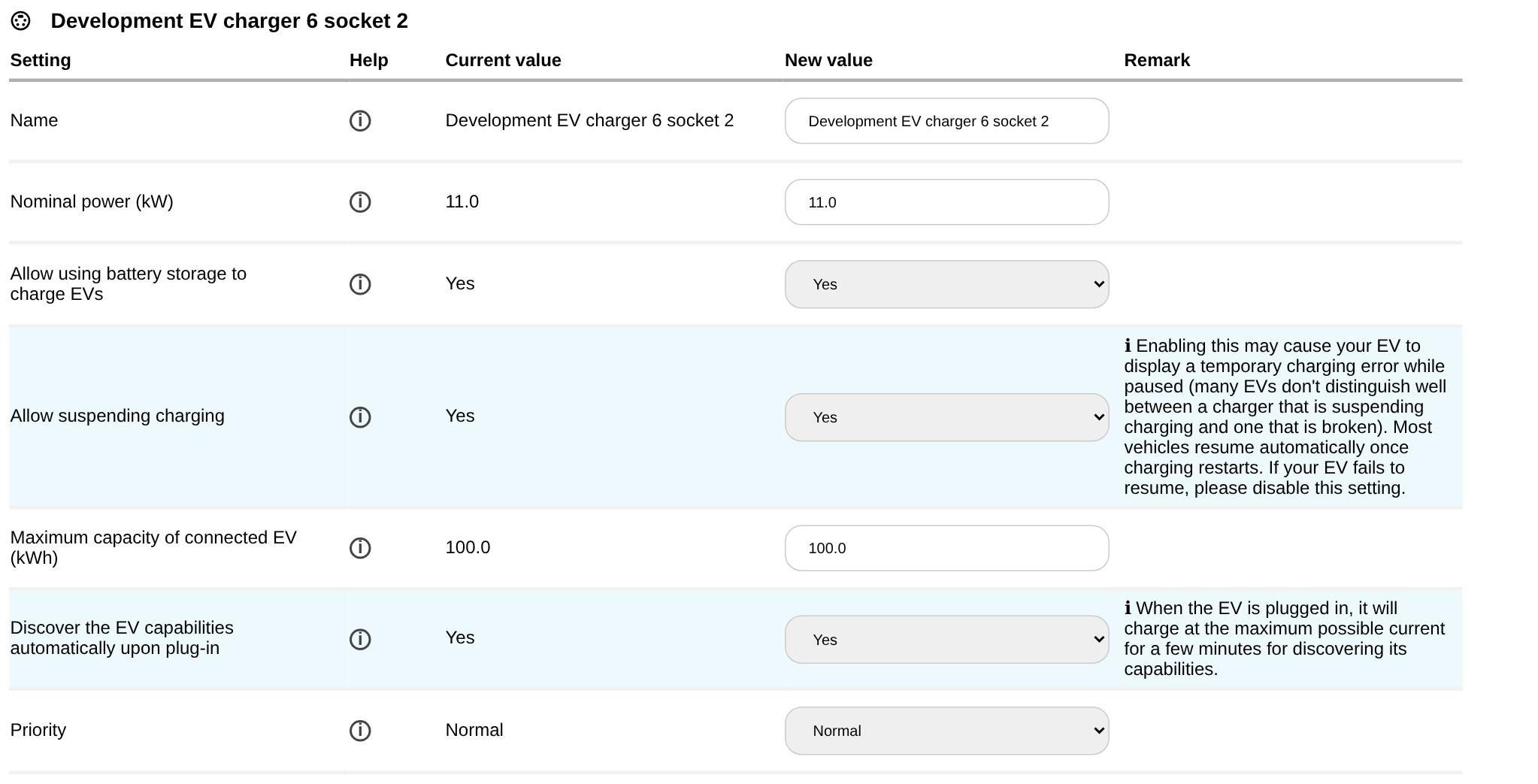

Ein EV-Ladegerät verfügt über einen oder mehrere Anschlüsse (Steckdosen). Das Ladegerät selbst hat eine Nennleistung und die Einstellung „Laden unterbrechen erlauben“; jeder Anschluss verfügt über eigene Einstellungen.
| Einstellung | Standardwert | Erläuterung |
|---|---|---|
| Nennleistung (kW) | wenn möglich vom Gerät ausgelesen | Die maximale Ladeleistung des Ladegeräts oder des Anschlusses. |
| Laden unterbrechen erlauben | Ja | Bei „Ja“ kann der Ladevorgang vollständig pausiert werden, um auf die kostengünstigsten oder umweltfreundlichsten Energiezeiträume zu warten. Einige EVs unterstützen keine vollständige Unterbrechung und benötigen einen konstanten Mindeststrom. Wenn Ihr Fahrzeug einen Fehler anzeigt oder den Ladevorgang nicht startet, setzen Sie diese Einstellung auf „Nein“. |
| Nutzung des Batteriespeichers zum Laden von EVs erlauben | Ja | Gibt an, ob der Batteriespeicher zum Laden von EVs an diesem Anschluss verwendet werden darf. Dies wird nur angewendet, wenn sich der Speicher im Eigenverbrauchs- oder Kostenoptimierungsmodus befindet. Wenn der Speicher im Spitzenlastmanagement arbeitet oder einem Sollwert folgt, wird er bei Bedarf immer verwendet. SieheEnergiespeicher und EVs. |
| Maximale Kapazität des angeschlossenen EVs (kWh) | 100 | Die Batteriekapazität des größten EVs, das an diesem Anschluss geladen wird und für die Planung verwendet wird. |
| EV-Fähigkeiten beim Einstecken automatisch ermitteln | Ja | Wenn ein EV angeschlossen wird, gibt derSofar EMSihm für einige Augenblicke den maximal zulässigen Strom, um zu ermitteln, wie viel Strom es aufnimmt und wie viele Phasen es verwendet. Dies ist für eine gute Planung erforderlich. Lassen Sie diese Einstellung aktiviert, wenn verschiedene EVs an diesem Anschluss geladen werden. |
| Maximalstrom, den das EV beziehen kann (A) | 32 | Der maximale Strom pro Phase des EV. Wird nur angezeigt und verwendet, wenn die automatische Erkennung deaktiviert ist. |
| Anzahl der Phasen, die das EV verwenden kann | Drei Phasen | Drei Phasen, zwei Phasen oder eine Phase. Wird nur angezeigt und verwendet, wenn die automatische Erkennung deaktiviert ist. |
| Smart Phase Switching aktivieren (experimentell) | Nein | Ermöglicht dem Ladegerät, zwischen einer und drei Phasen umzuschalten, um bei geringerer Solarleistung zu laden, ohne Strom aus dem Netz zu beziehen. Wird nur für Ladegeräte angezeigt, die die Phasenumschaltung unterstützen. Nicht alle Fahrzeuge unterstützen diese Funktion: Deaktivieren Sie sie, wenn bei Ihrem Fahrzeug ein Fehler auftritt. |
| Priorität | Normal | Siehe oben. |

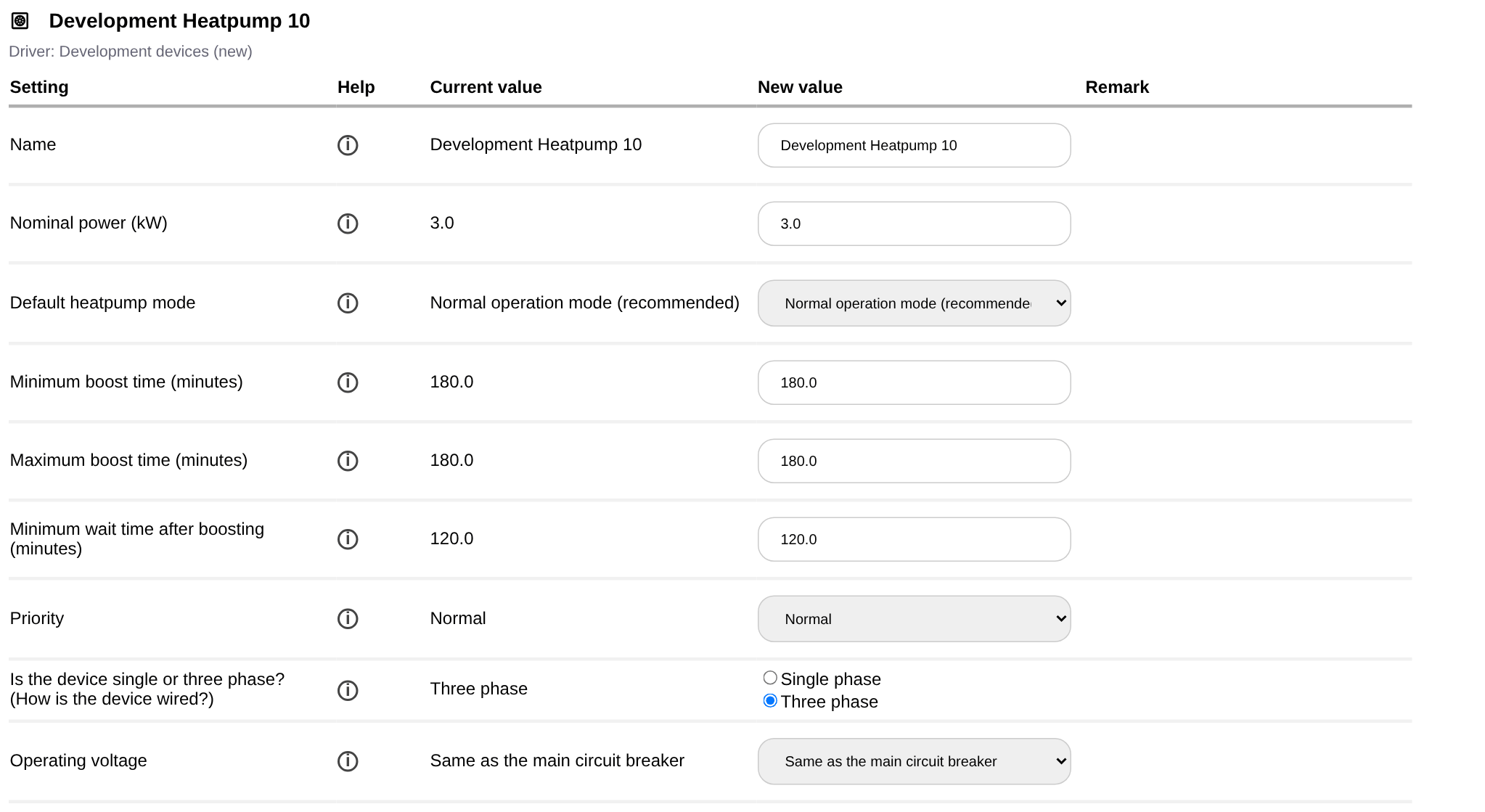

| Einstellung | Standardwert | Erläuterung |
|---|---|---|
| Nennleistung (kW) | Die elektrische Leistung der Wärmepumpe. | |
| Standard-Wärmepumpenmodus | Normaler Betriebsmodus | Im Normaler Betriebsmodus arbeitet die Wärmepumpe eigenständig und wird nur verstärkt oder gesperrt, wenn dies vorteilhaft ist. Im Sperrmodus ist sie standardmäßig gesperrt und wird nur freigegeben, wenn dies vorteilhaft ist; im Verstärkungsmodus wird sie standardmäßig verstärkt und nur freigegeben, wenn dies vorteilhaft ist. Ein von der Wärmepumpe nicht unterstützter Modus fällt auf den normalen Betrieb zurück. Achtung: Der Sofar EMS ist kein Thermostat. Daher können der Sperr- und der Verstärkungsmodus den Komfort erheblich beeinflussen. |
| Minimale und maximale Dauer im normalen Betriebsmodus (Minuten) | 180 | Wie lange die Wärmepumpe mindestens und höchstens im normalen Betrieb bleibt, wenn es nicht optimal ist, sie zu sperren oder zu verstärken. |
| Minimale und maximale Sperrzeit (Minuten) | 180 | Wie lange die Wärmepumpe mindestens und höchstens gesperrt bleibt, wenn es optimal ist, sie zu sperren. |
| Minimale Wartezeit nach dem Sperren (Minuten) | 120 | Wie lange die Wärmepumpe nach dem Sperren im normalen Betrieb bleibt, damit die Temperatur des Gebäudes nicht zu stark absinkt. |
| Minimale und maximale Verstärkungszeit (Minuten) | 180 | Wie lange die Wärmepumpe mindestens und höchstens verstärkt wird, wenn es optimal ist, sie zu verstärken. |
| Minimale Wartezeit nach der Verstärkung (Minuten) | 120 | Wie lange die Wärmepumpe nach der Verstärkung im normalen Betrieb bleibt. |
| Priorität | Normal | Siehe oben. |
Die Sperrzeiten werden nur für Wärmepumpen angezeigt, die gesperrt werden können, und die Verstärkungszeiten nur für Wärmepumpen, die verstärkt werden können.
Siehe Wärmepumpen, Boiler und Ein-/Aus-Geräte für eine Erläuterung der Begriffe Sperren und Verstärken.
Ein Boiler und ein regelbarer Boiler (ein Boiler, dessen Leistung moduliert werden kann) verfügen über eine Nennleistung (kW) und eine Priorität.

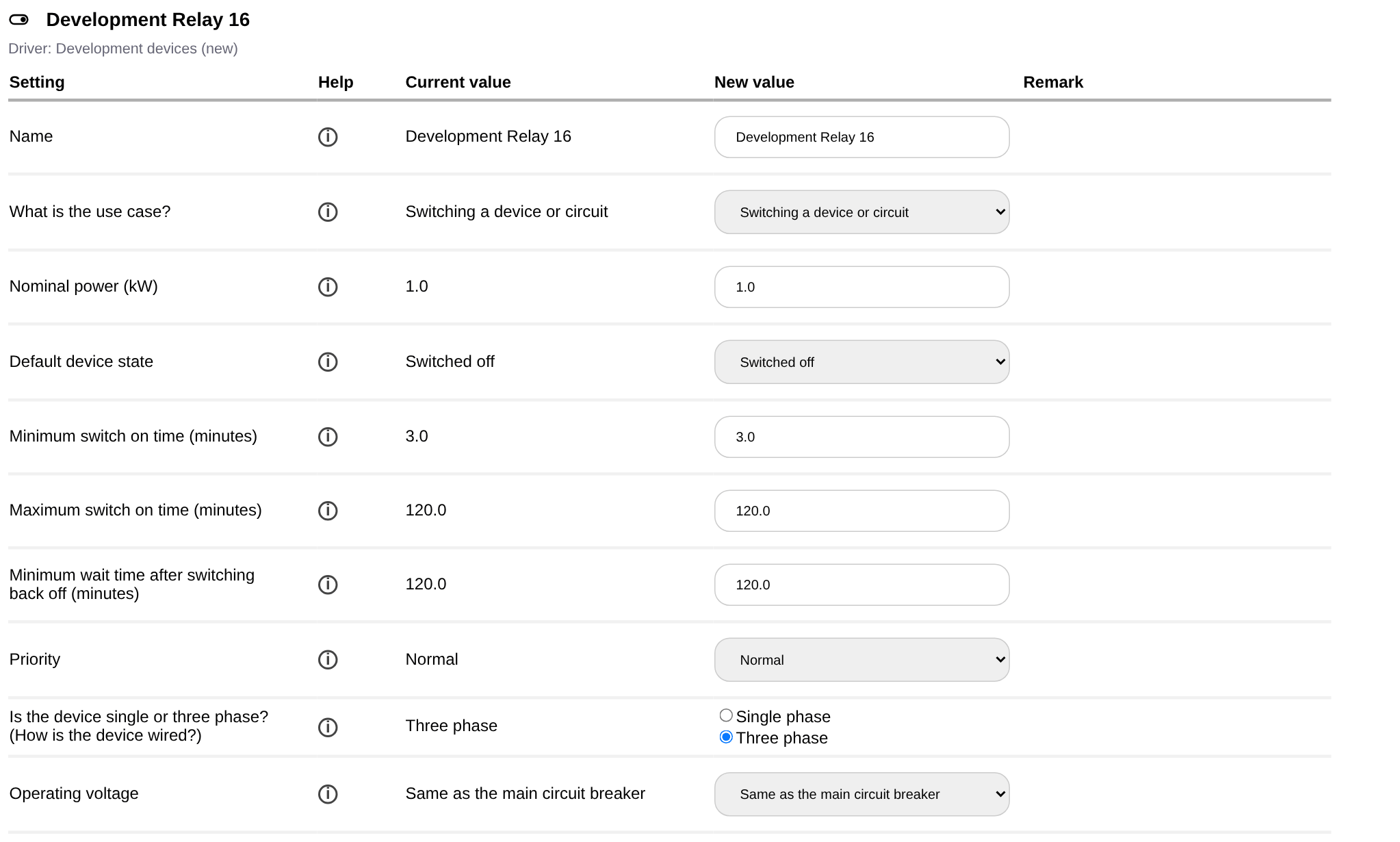

| Einstellung | Standardwert | Erläuterung |
|---|---|---|
| Was ist der Anwendungsfall? | Schalten eines Geräts oder Stromkreises: Das Relais schaltet eine Last, die der Sofar EMS wie jede andere Ein-/Aus-Last einplant. Direkte Durchleitung eines externen Steuersignals: Das Relais folgt direkt einem externen Signal, ohne lokale Regelungsmodi, Begrenzungen oder zeitliche Einschränkungen. Siehe Direkte Relais- oder Schaltersteuerung. | |
| Nennleistung (kW) | 100 | Die Leistung der hinter dem Relais angeschlossenen Last. |
| Standardzustand des Geräts | Eingeschaltet: Das Gerät ist standardmäßig eingeschaltet und wird nur ausgeschaltet, wenn es optimal ist, seinen Verbrauch zu sperren, oder wenn ein externes Signal dies vorgibt (z. B. ein Kühlschrank, der eine Stunde ausgeschaltet sein darf, oder ein Boiler, der 8 Stunden ausgeschaltet sein darf). Ausgeschaltet: Das Gerät ist standardmäßig ausgeschaltet und wird nur eingeschaltet, wenn es optimal ist, den Verbrauch zu erhöhen, oder wenn ein externes Signal dies vorgibt (z. B. eine Poolheizung). Achtung: Verwenden Sie „Ausgeschaltet“ nicht für Geräte, deren Komfort Ihnen wichtig ist, da sie längere Zeit ausgeschaltet bleiben können. Im Durchleitungsmodus ist dies der Ersatz-Zustand, wenn kein externes Signal vorhanden ist. | |
| Minimale und maximale Ausschaltzeit (Minuten) | 3 und 120 | Wie lange das Gerät mindestens und höchstens ausgeschaltet bleibt, wenn es optimal ist, den Verbrauch zu reduzieren. |
| Minimale Wartezeit nach dem Wiedereinschalten (Minuten) | 120 | Wie lange das Gerät nach dem Wiedereinschalten eingeschaltet bleibt, z. B. um sicherzustellen, dass ein Boiler Wasser erwärmt. |
| Minimale und maximale Einschaltzeit (Minuten) | 3 und 120 | Wie lange das Gerät mindestens und höchstens eingeschaltet bleibt, wenn es optimal ist, den Verbrauch zu erhöhen. |
| Minimale Wartezeit nach dem Ausschalten (Minuten) | 120 | Wie lange das Gerät nach dem Ausschalten ausgeschaltet bleibt. |
| Priorität | Normal | Siehe oben. |
Es werden nur die Zeitvorgaben angezeigt, die für den ausgewählten Standardzustand des Geräts gelten: die Einschaltzeiten für ein standardmäßig ausgeschaltetes Relais und die Ausschaltzeiten für ein standardmäßig eingeschaltetes Relais.
Die Zeiteinstellungen werden ignoriert, wenn das Relais direkt durch ein externes Signal oder durch die Relaiskaskade zur Spitzenkappung gesteuert wird. Sie werden ebenfalls ignoriert, wenn die Netzgrenzwerte überschritten werden.
Eine auf der Registerkarte Gruppen erstellte Gruppe verfügt über zwei Einstellungen:
| Einstellung | Standardwert | Erläuterung |
|---|---|---|
| Leistungsschalterstrom (A) | Unbegrenzt | Die Stromgrenze des Leistungsschalters der Schalttafel. Der Sofar EMS hält den Strom der Geräte in der Gruppe darunter. |
| Geschützte Phasen | L1, L2, L3 und N | Die Phasen, die der Leistungsschalter schützt, z. B. „L1 und N“ bei einer einphasigen Unterverteilung. |
