Master-/Slave-Wechselrichter

Einige Wechselrichter können parallel als Gruppe betrieben werden, wobei ein Wechselrichter der Master und die anderen seine Slaves sind. Der Master empfängt den Sollwert der gesamten Gruppe und verteilt ihn selbst auf seine Slaves. Der Sofar EMS sendet seine Befehle dann nur an den Master, liest jedoch weiterhin jeden Wechselrichter der Gruppe einzeln aus.

Verwenden Sie dies, wenn die Wechselrichter parallel verdrahtet sind und der Hersteller vorschreibt oder empfiehlt, dass die Gruppe über einen der Wechselrichter gesteuert wird. Auf der Gruppenseite werden nur Geräte angeboten, deren Treiber den Master-/Slave-Betrieb unterstützt. Wenden Sie sich an Sofar wenn Ihre Wechselrichter nicht angeboten werden.

Steuerung der Gruppe

• Der Sofar EMS plant die Gruppe als ein Gerät mit der gemeinsamen Nennleistung aller ihrer Mitglieder und sendet den daraus resultierenden Sollwert an den Master. Die Slaves erhalten keinen eigenen Sollwert: Sie werden freigegeben und folgen dadurch ihrem Master.
• Jeder Wechselrichter wird weiterhin einzeln ausgelesen, sodass die App und die Datenseiten weiterhin die Leistung, die Energie und den Ladezustand jedes Wechselrichters anzeigen.
• Ein Test auf der Gerätetestseite eines Gruppenmitglieds wird über den Master durchgeführt: Die anderen Mitglieder werden während des Tests auf einen neutralen Wert gesetzt, und der angezeigte Wert ist die Summe der Gruppe.
• Der Master und seine Slaves müssen vom gleichen Gerätetyp sein (z. B. ausschließlich Hybridwechselrichter) und denselben Treiber oder kompatible Varianten eines Treibers verwenden (z. B. die Modbus-RTU- und die Modbus-TCP-Variante eines Treibers).
• Ein Gerät kann nur Slave eines einzigen Masters sein, und ein Slave kann nicht der Master einer anderen Gruppe sein. Um einen Slave einem anderen Master zuzuweisen, entfernen Sie ihn zunächst aus seiner aktuellen Konfiguration.

Modus

Einige Treiber unterstützen mehrere Möglichkeiten, die Gruppe zu betreiben. In diesem Fall wird nach der Auswahl des Masters ein Dropdown-Menü „Modus“ angezeigt. Wenn der Treiber nur einen Modus unterstützt, muss nichts ausgewählt werden.

Hinzufügen einer Konfiguration

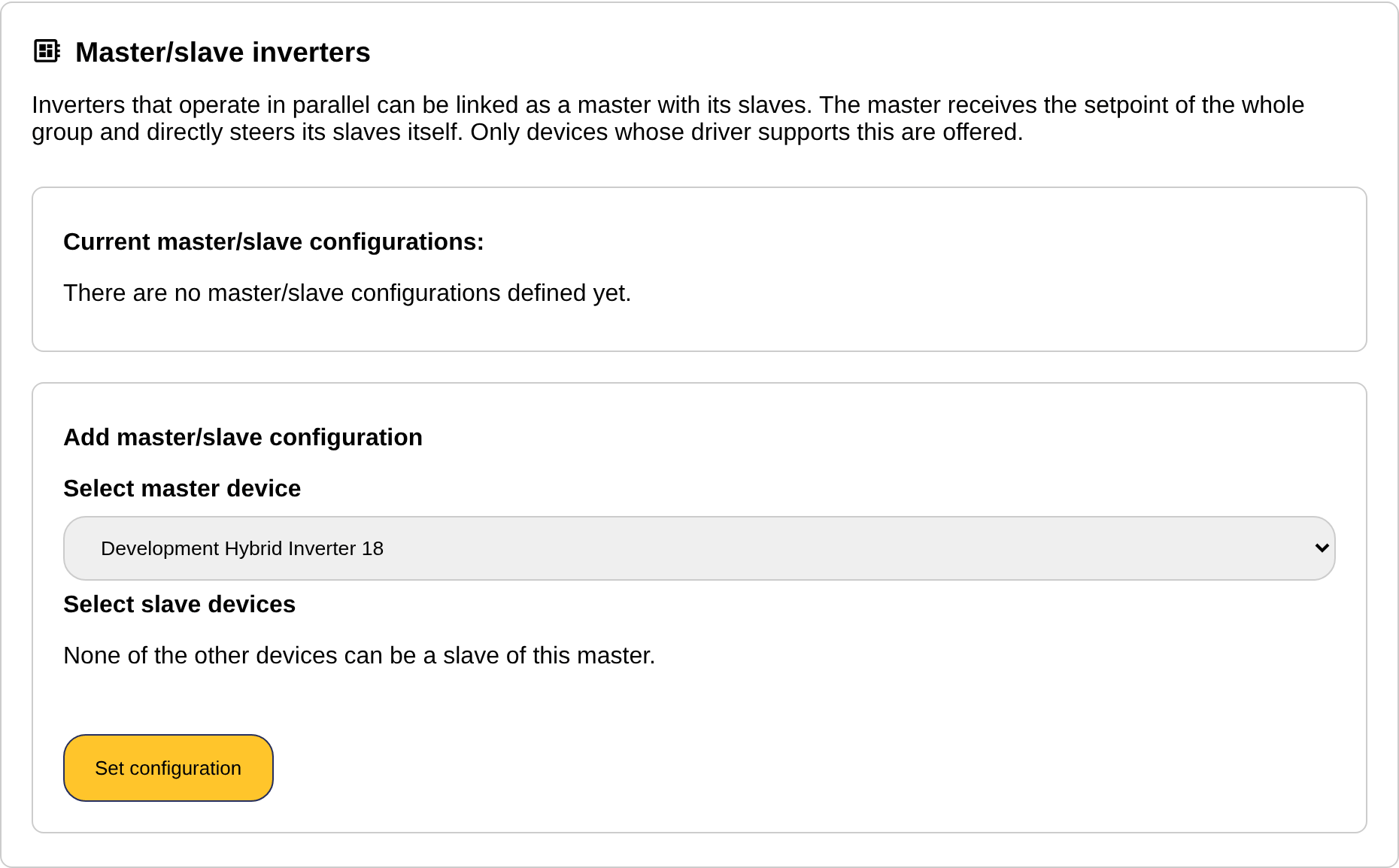

1. Öffnen Sie die Registerkarte „Gruppen“ der Inbetriebnahmeoberfläche und scrollen Sie zum Abschnitt „Master-/Slave-Wechselrichter“ am unteren Seitenrand. Dort werden die aktuellen Master-/Slave-Konfigurationen aufgeführt.
2. Wählen Sie unter „Master-/Slave-Konfiguration hinzufügen“ das Master-Gerät aus. Die Liste der möglichen Slaves wird auf die Geräte eingeschränkt, die als Slave dieses Masters verwendet werden können.
3. Wenn ein Dropdown-Menü „Modus“ angezeigt wird, wählen Sie den Modus aus.
4. Aktivieren Sie die Kontrollkästchen der Slave-Geräte.
5. Klicken Sie auf „Konfiguration festlegen“. Der Sofar EMS startet seine Steuerungsdienste neu. Daher dauert es einen Moment, bis die Gruppe entsprechend gesteuert wird.

Geräte, die nicht hinzugefügt werden können (z. B. weil sie bereits Slave eines anderen Masters sind), werden übersprungen; eine Meldung nennt diese Geräte.

Ändern oder Entfernen einer Konfiguration

• Um einer bestehenden Gruppe einen Slave hinzuzufügen, wählen Sie erneut denselben Master aus, aktivieren Sie die zusätzlichen Slaves und klicken Sie auf „Konfiguration festlegen“. Die Slaves, die bereits zur Gruppe gehörten, bleiben in ihr enthalten.
• Ein Slave wird in der Tabelle der aktuellen Konfigurationen mit „Slave entfernen“ aus seiner Konfiguration entfernt. Durch das Entfernen des letzten Slaves wird die gesamte Konfiguration entfernt, und die Wechselrichter werden wieder einzeln gesteuert.
• Eine Konfiguration, deren Master aus dem Sofar EMS entfernt wurde, wird mit „fehlendes Gerät“ angezeigt. Entfernen Sie deren Slaves, um sie zu bereinigen.

Verwandte Themen

• Geräte gruppieren: die Gruppenseite selbst.
• DC-Verbindung von Wechselrichtern und Batterien: Verbindung einer Batterie oder eines Batteriemanagementsystems mit dem bzw. den Wechselrichtern, zu denen es gehört, ebenfalls auf der Gruppenseite.
