Der Sofar EMS unterstützt Huawei SUN2000 inverters, LUNA 2000 Batterien und den SmartLogger 3000. Der Controller erkennt automatisch, ob ein SmartLogger vorhanden ist, sodass es in den meisten Fällen sofort funktioniert. Der Installateur sollte zunächst die Huawei-Seite vorbereiten und anschließend den Suchassistenten über die IP-Adresse des SmartLoggers ausführen. Wenn kein SmartLogger installiert ist, führen Sie den Assistenten über die IP-Adresse jedes Wechselrichters aus.
Diese Anleitung führt Sie durch den Vorgang:
| Gerätetyp | Modbus TCP (Ethernet) | RS485 | Abregelung |
|---|---|---|---|
| Huawei SmartLogger 3000 | ✅ | ❌ | ✅ |
| Huawei SUN2000 Series inverters | ✅ | ||
| Huawei LUNA 2000 battery | — |
Der SmartLogger 1000a steht auf der Roadmap, wird derzeit jedoch noch nicht unterstützt. Praktisch alle SUN2000-Wechselrichter mit Kommunikationsschnittstelle werden unterstützt (einschließlich der SUN2000L-Privatreihe) — nicht jede Schnittstelle ist bei jedem Wechselrichter vorhanden, prüfen Sie daher Ihr Gerät.
Alle unterstützten SUN2000-Modelle anzeigen
Der Controller sucht beim Verbindungsaufbau nach einem SmartLogger und passt sich automatisch an. Was Sie do wissen müssen, ist über welche IP-Adresse der Suchassistent ausgeführt werden soll, da dies von der jeweiligen Konfiguration abhängt:
| Wenn die Anlage … hat | Suchassistent ausführen über … | Die Wechselrichter werden dann … |
|---|---|---|
| A SmartLogger 3000 | Tag, wenn die Batterie entlädt und den Kauf teurer Energie vermeidet.IP-Adresse des SmartLoggers (eine Suche) | automatisch über den SmartLogger hinzugefügt; die gesamte Abregelung und/oder Batteriesteuerung erfolgt über den SmartLogger. |
| No SmartLogger | IP-Adresse jedes Wechselrichters (eine Suche pro Wechselrichter) | controlled directly |
Wenn die Anlage einen SmartLogger hat, fügen Sie das System nur über die IP-Adresse des SmartLoggers hinzu. Der SmartLogger stellt bereits jeden angeschlossenen Wechselrichter und Zähler bereit, sodass alle in einem Durchgang gefunden werden. Fügen Sie die Wechselrichter nicht einzeln über ihre jeweiligen IP-Adressen hinzu — dies ist der häufigste Konfigurationsfehler.
Die gesamte Steuerung über den SmartLogger zu leiten (statt über die einzelnen Wechselrichter) ist beabsichtigt: Dadurch wird verhindert, dass zwei Systeme dieselben Wechselrichter steuern. Sie erhalten weiterhin die Messwerte jedes einzelnen Wechselrichters — „nur Überwachung“ bedeutet, dass die Steuerung über den SmartLogger zentralisiert wird, nicht, dass Daten verloren gehen. Dies funktioniert sowohl über Ethernet (Modbus-TCP) als auch über RS485.
Ethernet — befolgen Sie die Richtlinien für Ethernet-Verkabelung.
RS485-Verkabelung (nur bei Verwendung von RS485 an SUN2000 / LUNA 2000!)
| Gerät | Sofar EMS model OM1 | Sofar EMS model IG8 | RS485-USB-Konverter | RS485-Ethernet-Konverter |
|---|---|---|---|---|
| RS485 A | RS485_POS | RS485 A | TX+ | |
| RS485 B | RS485_NEG | RS485 B | TX- | |
| RS GND | GND | Nicht verfügbar | G |
Wir empfehlen, vor dem Hinzufügen einen Werksreset des Wechselrichters durchzuführen — dadurch wird eine saubere Erstverbindung hergestellt und viele Probleme werden vermieden. Befolgen Sie anschließend den Abschnitt, der zu Ihrer Konfiguration passt.
Der SmartLogger liest und steuert alle daran angeschlossenen Energiezähler, Wechselrichter und Batterien. Konfigurieren Sie ihn über seine Weboberfläche (rufen Sie dazu seine IP-Adresse auf; das Standardpasswort lautet „Changeme“).
Der SmartLogger verbindet Wechselrichter und Zähler über 3 COM-Ports. Jede Modbus-Adresse muss weltweit eindeutig sein. Am einfachsten legen Sie zunächst nicht überlappende Adressbereiche pro COM-Port fest und fügen anschließend kollidierende Geräte mit einer freien Adresse erneut hinzu.
Dies ist für die Abregelung / Leistungsbegrenzung erforderlich. Ohne diese Einstellung melden der Controller und der SmartLogger keine Fehler, die Wechselrichter produzieren jedoch weiterhin mit voller Leistung.

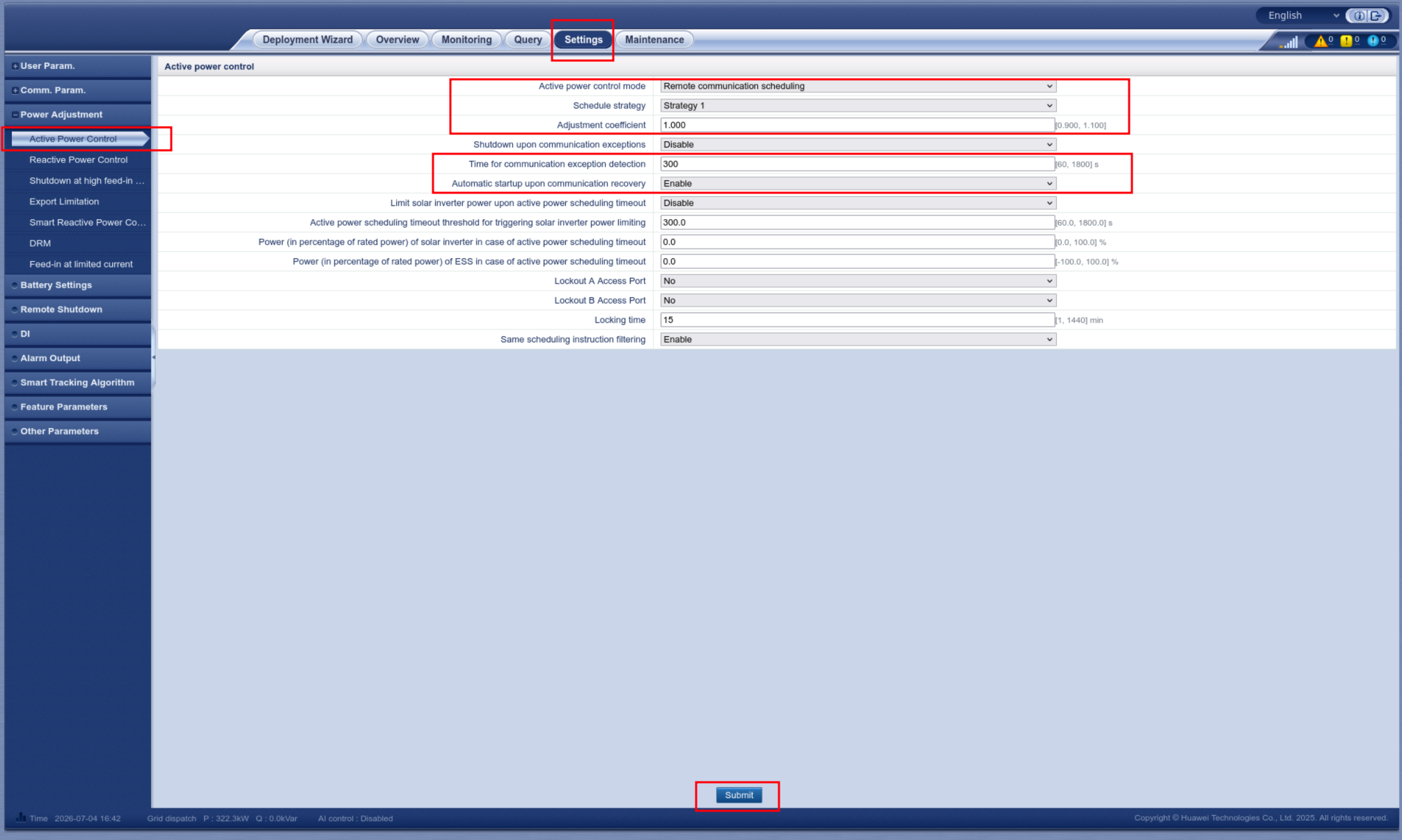

Navigieren Sie zu Settings > Power Adjustment > Active Power Control und konfigurieren Sie die Einstellung genau wie im Screenshot.

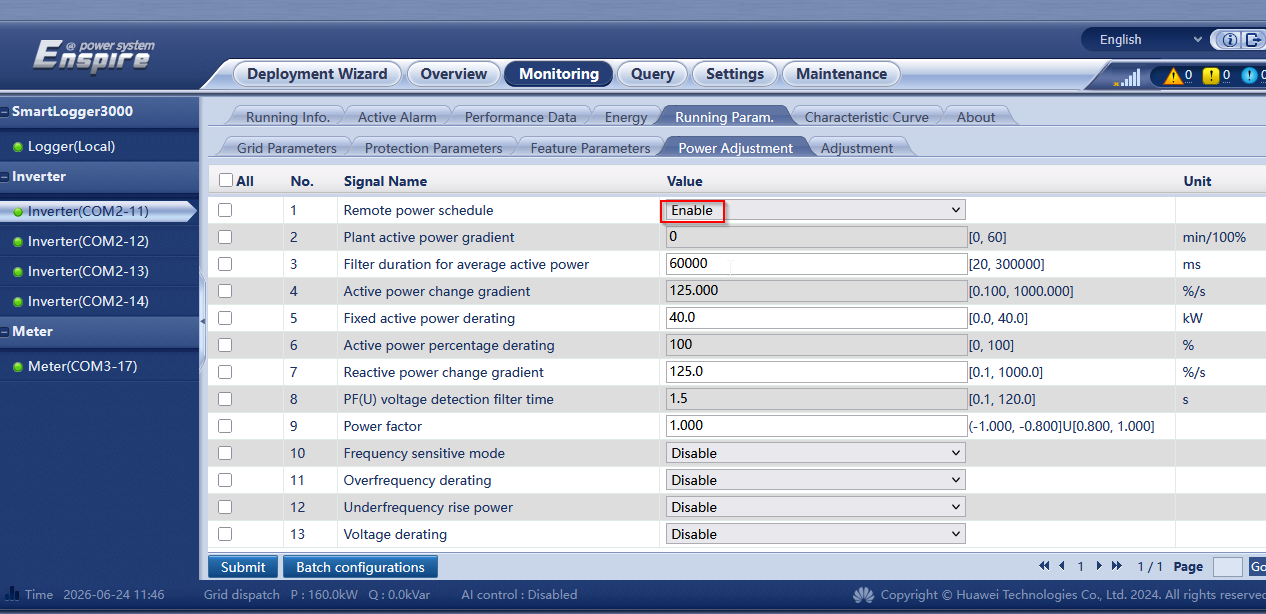

Dies ist für die Abregelung / Leistungsbegrenzung erforderlich. Ohne diese Einstellung melden der Controller und der SmartLogger keine Fehler, die Wechselrichter produzieren jedoch weiterhin mit voller Leistung. Führen Sie dies für every inverter:
Inverter(COM2-11)).COM2-11, COM2-12, …).Konfigurieren Sie jeden Wechselrichter über die FusionSolar-App.
| Smartphone OS | Installationsanweisungen |
|---|---|
| iOS | Suchen Sie im App Store nach FusionSolar und laden Sie die App herunter. |
| Android | Laden Sie die App hier herunter. |
| Huawei Phone | Suchen Sie in der Huawei App Gallery nach FusionSolar. |
Stellen Sie sicher, dass die AC- oder DC-Seite des Wechselrichters mit Spannung versorgt ist, und verbinden Sie anschließend Ihr Telefon damit. Wählen Sie die für den Wechselrichter geeignete Methode:
Für die Abregelung erforderlich: Gehen Sie auf der Startseite zu Power adjustment → Grid-tied point control → Active power und setzen Sie den Control mode auf Remote output control.
Für die LUNA 2000 sind keine separaten Verbindungsschritte erforderlich — sie wird über den Wechselrichter oder SmartLogger, hinter dem sie angeschlossen ist, ausgelesen und gesteuert. Wählen Sie im Assistenten (nächster Schritt) einfach Both solar and batteryoder einNur Batterie aus, damit der Controller sie hinzufügt.
Führen Sie den Suchassistenten über die korrekte IP-Adresse — the SmartLogger's IP aus, sofern ein SmartLogger vorhanden ist, andernfalls über die IP-Adresse jedes Wechselrichters. Während des Assistenten wählen Sie aus, ob ein Energiezähler angeschlossen ist (damit der Controller Netzdaten auslesen kann) und was an den Wechselrichter angeschlossen ist (Solaranlage, Batterie oder beides). Das war’s — der Controller erkennt den Rest und fügt ihn hinzu.
Standardmäßig läuft bei vorhandenem SmartLogger die ** – Prüfen Sie die Liste der ** gesamte Abregelung über die eigenen Sammelregister des SmartLoggers — der SmartLogger ist das einzige System, das in die Wechselrichter schreibt, und der Controller übermittelt ihm eine anlagenweite Leistungsbegrenzung. Dies ist die normale, empfohlene Einrichtung und der Grund, warum die gesamte Steuerung zunächst über den SmartLogger geleitet wird (siehe Schritt 1).

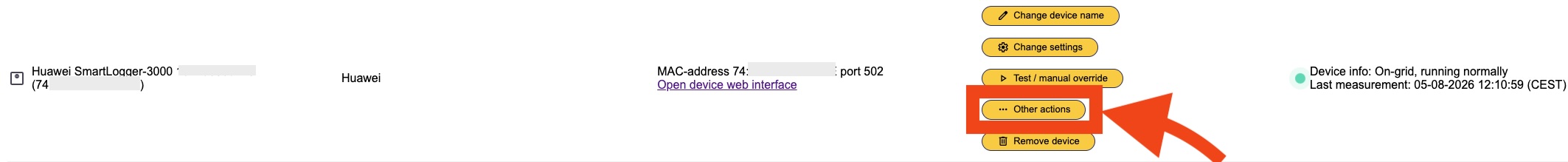

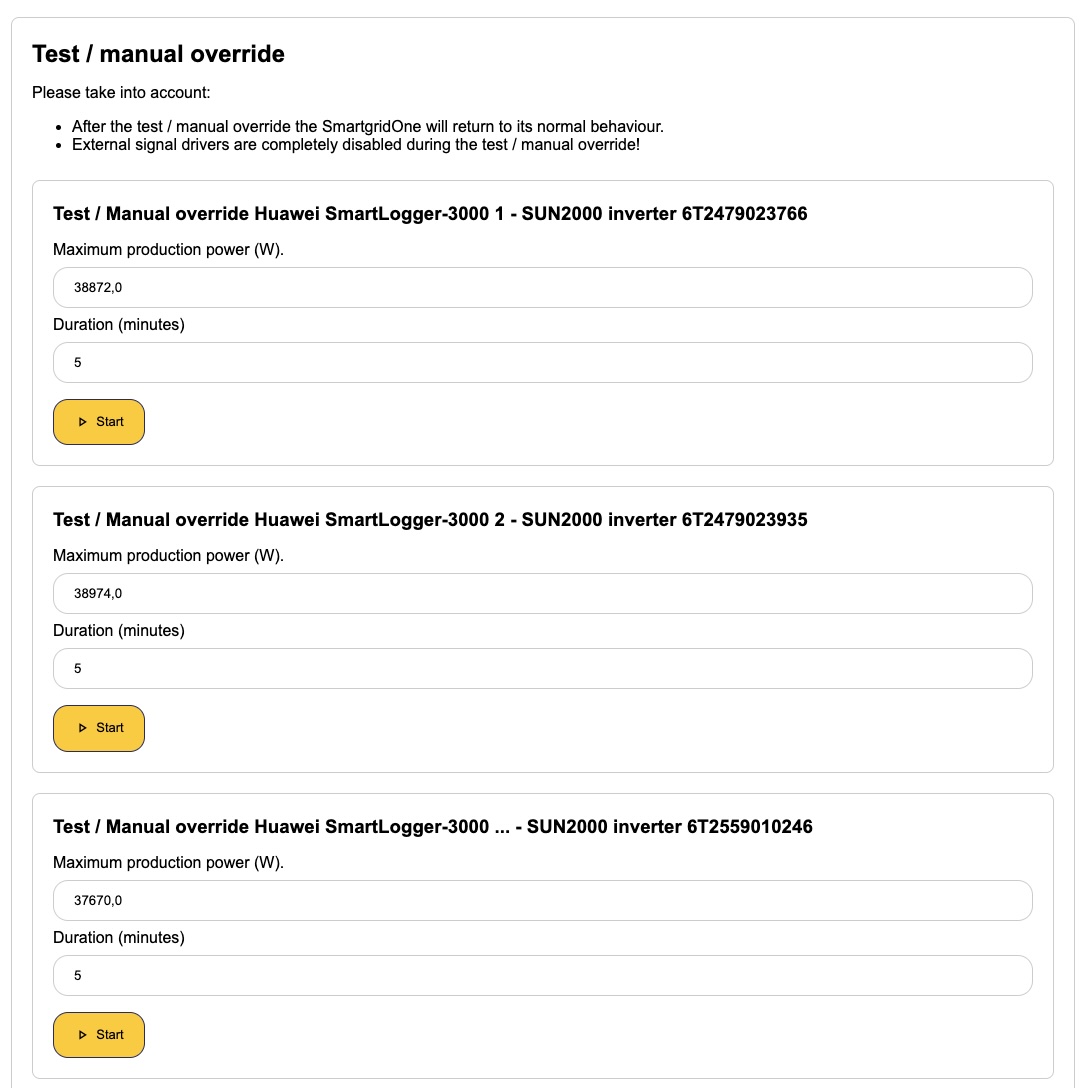

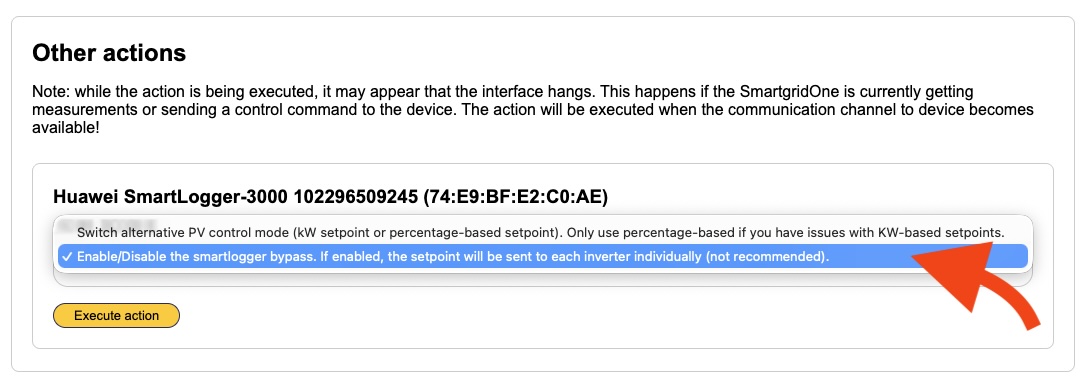

Einige Partner, in deren Systeme wir integrieren (zum Beispiel Yuso Solar) verlangen die Möglichkeit, einen subset Teil der Wechselrichter abzuregeln oder abzuschalten, statt die gesamte Anlage zu steuern. Die Sammelregister des SmartLoggers können dies nicht leisten — sie stellen nur einen anlagenweiten Prozentsatz/Sollwert bereit, ohne Möglichkeit, einzelne Wechselrichter gezielt anzusteuern oder auszuschließen. Für diese spezielle Anforderung verfügt das SmartLogger-Gerät über die manuelle Aktion „Enable/Disable the smartlogger bypass“, die Abregelungs-Sollwerte direkt in das jeweilige Register jedes Wechselrichters schreibt, statt über den SmartLogger. Nach der Aktivierung kann jeder SUN2000-Wechselrichter hinter dem SmartLogger unabhängig gesteuert werden — statt eines einzigen Eintrags für „PV of all SUN2000s combined“ finden Sie für jeden Wechselrichter einen separaten manuellen Testeintrag.
Aktivieren Sie diese Funktion nur, wenn ein Teil der Wechselrichter tatsächlich unabhängig abgeregelt werden muss. In allen anderen Fällen lassen Sie sie deaktiviert und überlassen Sie die Steuerung dem SmartLogger.
Das Aktivieren des Bypass-Modus im Controller ist nicht allein ausreichend. Solange die eigene Wirkleistungsregelung des SmartLoggers aktiv ist, schreibt er weiterhin nach seinem eigenen Zeitplan seinen eigenen Sollwert an jeden Wechselrichter — wenn zwei Systeme in denselben Wechselrichter schreiben, setzt sich der zuletzt geschriebene Wert durch, was kurzzeitige Produktionsspitzen verursacht. Erst Schritt b weiter unten (das Setzen des eigenen Wirkleistungsregelungsmodus des SmartLoggers auf „No limit“) verhindert dies — beide Schritte müssen gemeinsam durchgeführt werden; Schritt a allein reicht nicht aus.
Fahren Sie mit den folgenden Schritten nur fort, wenn Sie alle nachstehenden Punkte bestätigen können:
Wenn Sie nicht alle drei Punkte bestätigen können, brechen Sie hier ab und verwenden Sie stattdessen die normale Sammelsteuerung des SmartLoggers.
Dieser Schritt ist erforderlich und nicht optional — siehe den obigen Warnhinweis. Dadurch wird verhindert, dass der SmartLogger zusätzlich seinen eigenen Sollwert an die Wechselrichter schreibt, was die Produktionsspitzen verursacht, wenn nur Schritt a durchgeführt wurde.

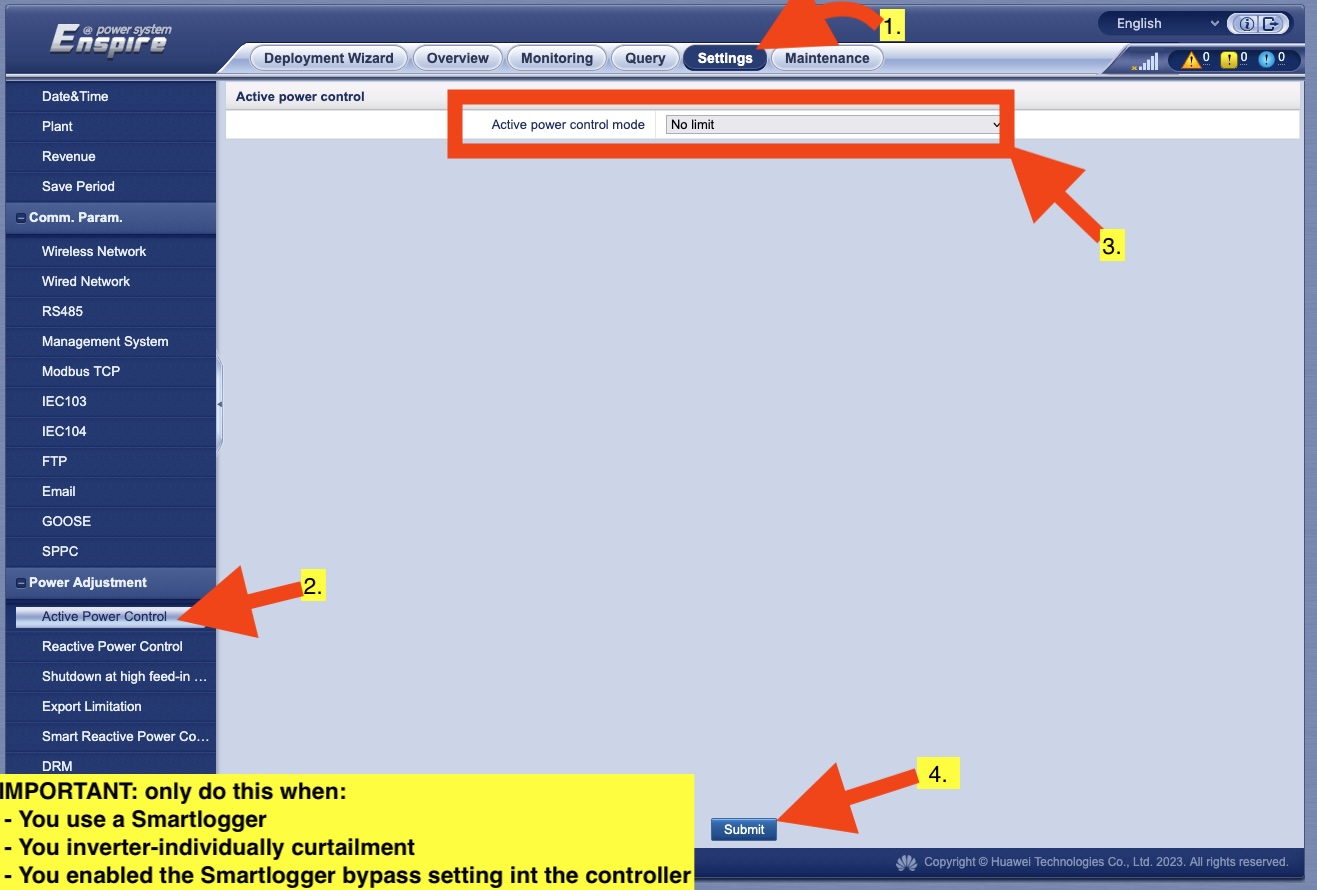

Setzen Sie in der Weboberfläche des SmartLoggers (Settings → Power Adjustment → Active Power Control), set Active power control mode1No limit und klicken Sie auf „Submit“.
Ändern Sie diese SmartLogger-Einstellung nur, wenn ** – Prüfen Sie die Liste der ** alle folgenden Bedingungen erfüllt sind: Sie verwenden einen SmartLogger, benötigen eine wechselrichterindividuelle Abregelung und haben die SmartLogger-Bypass-Einstellung bereits im Controller aktiviert (Schritt a oben). Eine Änderung in jeder anderen Situation deaktiviert die Abregelung für diesen SmartLogger vollständig.
Abregelung / Leistungsbegrenzung zeigt keine Wirkung. Die Wechselrichter verfügen höchstwahrscheinlich nicht über die Einstellung für die Fernsteuerungsplanung. Prüfen Sie erneut, ob Remote power schedule auf every jedem Wechselrichter aktiviert ist (SmartLogger-Einrichtung, Schritt 3d) — der Controller meldet auch dann keinen Fehler, wenn dies die Ursache ist.
Geräte verbinden sich nicht, Werte können nicht ausgelesen werden oder der SmartLogger meldet 0 Leistung. Aktualisieren Sie zunächst die Firmware. Prüfen Sie in FusionSolar, ob Updates verfügbar sind, und installieren Sie diese für gleichen die Huawei-Software (SmartLogger / Dongle) and sowie für jeden Wechselrichter. Achten Sie darauf, dass alle Geräte kompatible Versionen verwenden — veraltete oder nicht übereinstimmende Firmware ist eine häufige Ursache für fehlende Register, nicht lesbare Werte und ignorierte Befehle. Wenn der SmartLogger nach der Aktivierung von Modbus weiterhin 0 Leistung meldet, wenden Sie sich an Huawei.
