Diese Seite beschreibt die Kommunikation mit einem Autarco OX-Serie On-Grid-Wechselrichter über Modbus-RTU (rs485).
Standardmäßig ist der Wechselrichter auf die Adresse 1 eingestellt.
Die OX-Wechselrichter verfügen über folgende Kommunikationsanschlüsse:
- COM1: Grüner 4-poliger Stecker für WiFi/Cellular-Datenlogger.
- COM2 und COM3: Kabelverschraubungen und Abdeckung mit folgenden Anschlussstellen dahinter:
- 2 x RJ45-Anschlüsse
- 1 x RS485-Klemmenblock

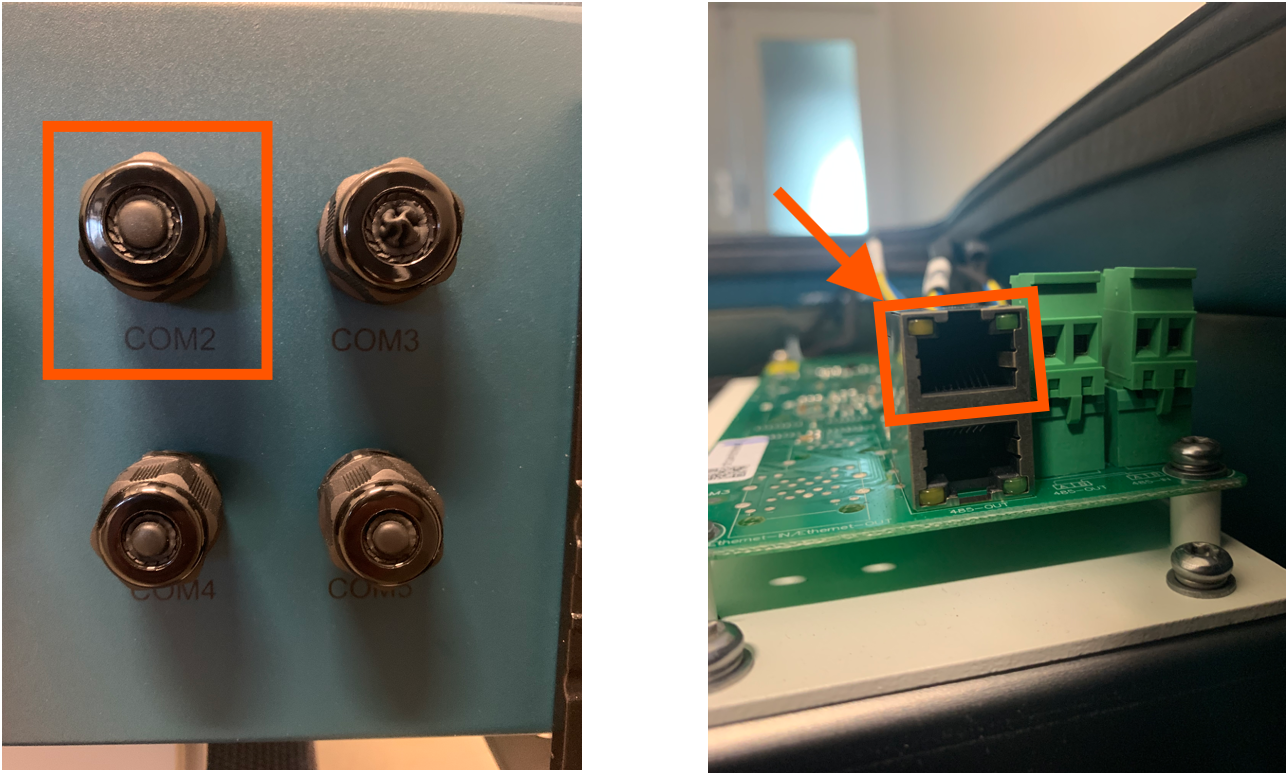

Speziell für den Sofar EMS erfolgt die RS485-Kommunikation über den 'COM2 Terminal Block'-Anschluss. Dieser ist im orangefarbenen Kasten auf dem Bild unten markiert:
Der Anschluss ist ein RJ45-Anschluss, der für die RS485-Kommunikation genutzt wird.

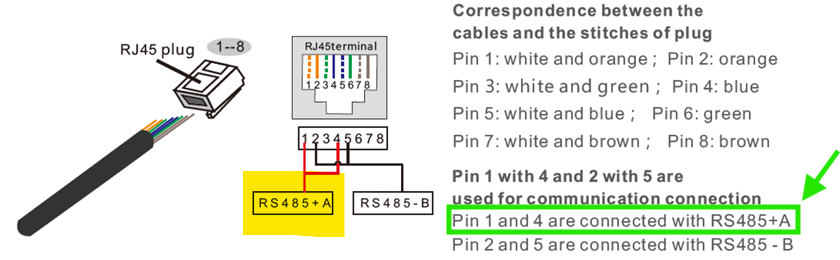

Ein Kabel muss vorbereitet werden, um den Wechselrichter zu verbinden.
- Stecken Sie den Draht in den RJ45-Stecker und crimpen Sie den Stecker mit dem Crimpwerkzeug.
- Entfernen Sie die Verschlussmutter der wasserdichten Kabelverschraubungen mit der Aufschrift COM2 und COM3 an der Unterseite des Wechselrichters. Entfernen Sie den Verschluss aus der Durchführung.
- Stecken Sie den RJ45-Stecker in den RJ45-Anschluss im Wartungsfach des Wechselrichters.
- Setzen Sie die Verschlussmuttern für COM2/3 wieder auf und ziehen Sie sie fest.
Info
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | Sofar EMS model OM1 | Sofar EMS model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| Pin 3 | RS485 A | RS485_POS | RS485 A | TX+ |
| Pin 4 | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
Warnung
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the Sofar EMS will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The Sofar EMS will scan on those first.
