Ondersteunde apparaten
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|
| Solax X1 Hybrid G4 | ✅ | ✅ | ✅ | |
| Solax X3 Hybrid G4 | ||||
| Solax X3 Ultra | ARM 026.01-000.09 | DSP 025.04 | Module 1.007.02 | |||
| Solax X3 IES | ||||
| Solax ESS-TRENE | ❌ | |||
| Solax ESS-AELIO | ||||
| EMS 1000 |
Installatie
Opmerking
Zorg ervoor dat de Solax X3 Hybrid G4 omvormer de nieuwste firmwareversie heeft geïnstalleerd.
Verbindingsmethoden
- SolaX G2, SolaX G3 Hybrids, Solax ESS (TRENE en AELIO) hebben ingebouwde Ethernet (De Qcells Q.VOLT HYB-G3-3P is een SolaX G4 ondanks de G3-naamgeving).
- SolaX G4 en andere hebben geen ingebouwde Ethernet, communicatie is mogelijk via de seriële RS485 COM-poort.
De RS485-interface gebruikt alleen pin4 (blauwe draad) en pin5 (wit-blauw). Polariteit is belangrijk, zorg er dus voor dat pin4 (blauwe draad in typische kabels) is verbonden met de A-geleider van je adapter en pin5 (wit-blauwe draad) met de B-geleider van je adapter.
RS485-kabels kunnen vrij lang zijn, 25 meter of meer is mogelijk. Je kunt het blauwe paar van een standaard cat5- of cat6-kabel gebruiken.
Zorg ervoor dat je de baudrate van je omvormer controleert (115200) en dat deze overeenkomt met de baudrate van de Ethernet-naar-RS485-adapter. Je kunt de baudrate bevestigen op het LCD-scherm aan de voorkant van je omvormer, binnen de menu's.
Het Modbus-adres is standaard 1. Sommige gebruikers hebben gemeld dat hun Modbus-adres 4 was.
Opmerking
Er is een poort gemarkeerd als COM op de G4-omvormer, sommige gebruikershandleidingen beweren per vergissing dat dit een Ethernet-poort is.
VERBIND DEZE COM-POORT NIET MET EEN ETHERNET-SWITCH - je Ethernet-switch-poort gaat kapot als je dat doet!!!

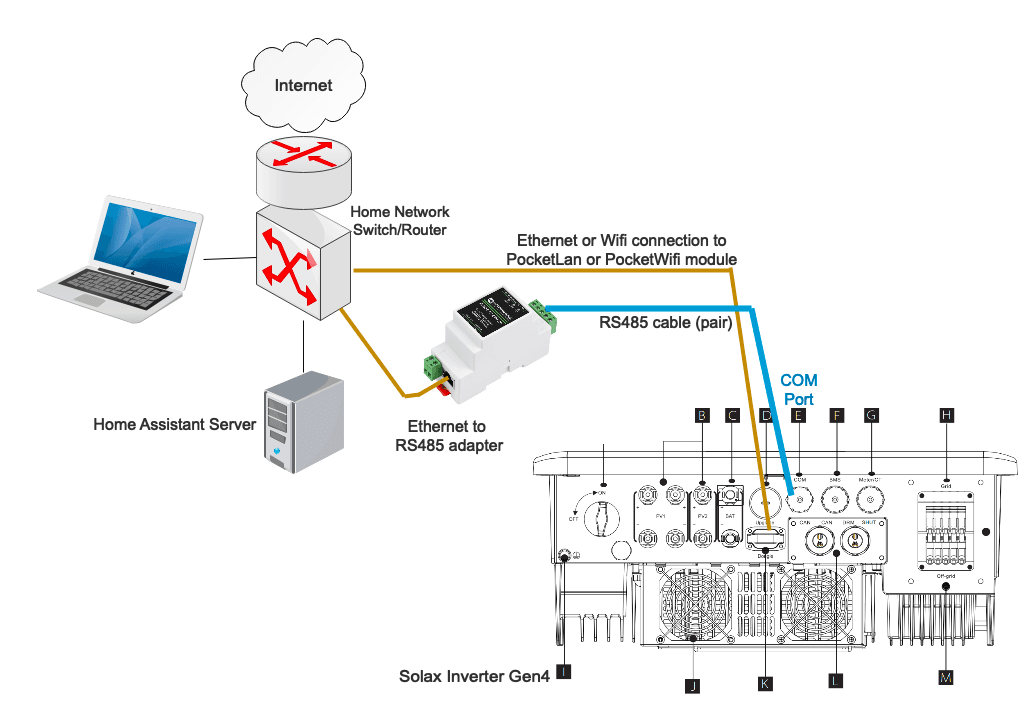

RS485 naar ETH
- maakt verbinding via Ethernet met je thuisnetwerk router/switch
Bij het configureren van de SolaX Modbus-integratie, geef het netwerk-IP-adres van het converterapparaat op, niet het adres van de SolaX. Vink de optie Seriële RS485 niet aan; de seriële poort wordt genegeerd in deze opzet.
Meerdere omvormers verbonden met één RS485-adapter & Afsluitweerstanden
Het zou mogelijk moeten zijn om meerdere omvormers aan te sluiten op dezelfde RS485-adapter (bijvoorbeeld Waveshare). De omvormers moeten verschillende Modbus-adressen hebben, dus je moet eerst de Modbus-adressen van de omvormers wijzigen. Configureer dan voor elke omvormer een aparte instantie. Het configuratievenster laat je het Modbus-adres instellen.
Het gebruik van afsluitweerstanden is verplicht bij het aansluiten van meerdere omvormers. Plaats een 120 Ohm weerstand over A&B bij de RS485-adapter en plaats een 120 Ohm weerstand over A&B op de laatst aangesloten omvormer.
